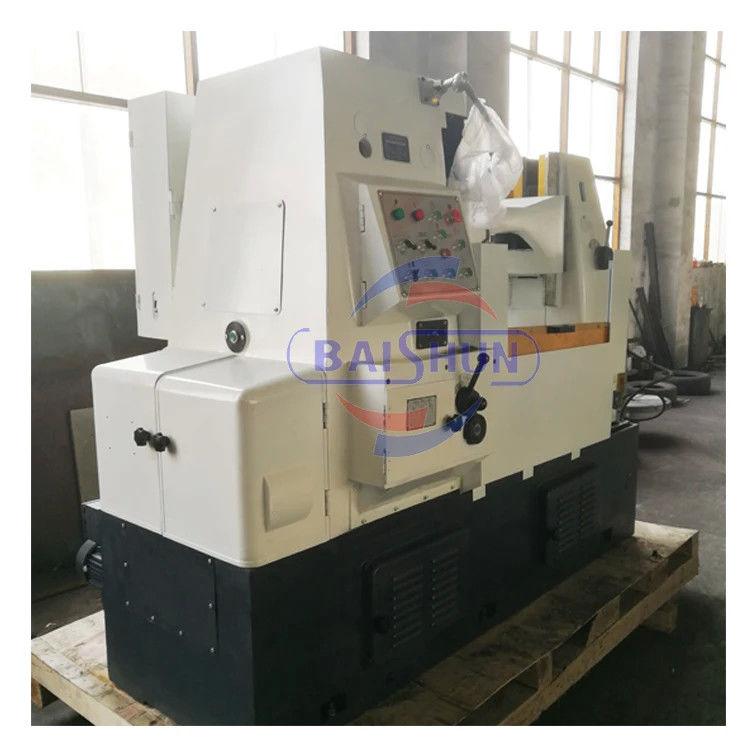

Y3150E Macchine per la lavorazione di ingranaggi cilindrici
Introduzione di base della macchina:
La macchina per la piegatura degli ingranaggi della serie Y3150 è fissata da una colonna verticale e adotta la disposizione tradizionale di un tavolo di lavoro orizzontale, adatto per la lavorazione di ingranaggi cilindrici,ruota a vermi e albero a spina corta in vrazza, in imballaggio o in singolo pezzo.
Altezza aumentata per la colonna verticale e corsa aumentata:La colonna verticale è resa più alta (180/130 mm maggiore trazione assiale nello scivolo della testa rispetto a Y3180/Y3150 dello stesso tipo) per consentire l'elaborazione di larghezza dentale maggiore.
La durata di vita degli utensili da taglio è aumentata dal salto dell'utensile elettrico.
1. La macchina per la piegatura degli ingranaggi del modello Y3150E è applicabile per tagliare gli ingranaggi a spirale e a elica, le ruote a vermi, gli spini e gli alberi corti di mandrino nella lavorazione, nella produzione di piccole dimensioni o in serie.
2Si caratterizza per una buona rigidità, un'elevata precisione di lavoro, un'operazione facile e una procedura di installazione semplice.
3Inoltre, la macchina è dotata di un dispositivo di spegnimento automatico e di meccanismi di sicurezza, nonché di un sistema di lubrificazione automatico.
4. I componenti idraulici importati possono essere utilizzati per la macchina in base alle esigenze dei clienti.tangenziale testa pannello è disponibile anche per ordine speciale per tagliare ruote verme sotto modalità di alimentazione tangenziale.
Specificità della macchina per la piegatura degli ingranaggi
| Modello |
Y3150E |
Y3180H |
| Diametro massimo del pezzo da lavorare ((con colonna posteriore/senza colonna posteriore) |
350 mm/500 mm |
550 mm/800 mm |
| Modulo di piegatura massimo |
8 mm |
10 mm |
| Larghezza massima di trattamento |
250 mm |
300 mm |
| Min attrezzature di lavorazione |
Z/K=6 |
Z/K=8 |
| Viaggio verticale massimo del palo utensile |
300 mm |
350 mm |
| Max swiver angelo del palo utensile |
± 240° |
± 240° |
| Distanza tra l'asse di taglio e il tavolo da lavoro |
235-535 mm |
235-585 mm |
| Conico di fusione |
Morse 5 |
Morse 5 |
| Diametro dell'abitacolo |
160 mm |
180 mm |
| Movimento assiale massimo del taglio |
- Sì, signore. |
50 mm |
| Diametri di abbigliamento |
Φ22,Φ27,Φ32MM |
Φ22,Φ27,Φ32,Φ40MM |
| Distanza tra il centro dell'asse della piattaforma e il tavolo da lavoro |
30-330 mm |
50-550 mm |
| Apertura del tavolo da lavoro |
80 mm |
80 mm |
| Fabbricazione a partire da prodotti della voce 8528 |
Morse 5 |
Morse 5 |
| Diametro del tavolo da lavoro |
520 mm |
650 mm |
| Velocità di rotazione e autonomia dello spinello |
9Livello 40-250R/Min |
8Livello 40-200R/Min |
| Velocità di percorrenza rapida dello scivolo del palo utensile |
≤ 540 mm/min |
≤ 540 mm/min |
| Velocità di movimento rapida del tavolo da lavoro |
≤ 500 mm/min |
≤ 500 mm/min |
| Distanza tra il tavolo da lavoro |
400-600 mm |
400-600 mm |
| Tasso e grado di alimentazione assiale |
12 Livello 0,4-4MM/R |
12 Livello 0,4-4MM/R |
| potenza del motore principale e velocità sincronizzata |
N=4Kw 1500R/Min |
N=5,5Kw 1500R/Min |
| Peso della macchina |
4500 kg |
5500 kg |
| Dimensione globale |
2440*1370*1800MM |
2752*1490*1870MM |
Tipo di imballaggio della macchina per la piegatura degli ingranaggi
La nostra garanzia e i nostri servizi per la macchina per la piegatura degli ingranaggi
Limitazione temporale del periodo di garanzia e della risposta per un periodo di 12 mesi a decorrere dalla data di B/L,qualsiasi difetto o problema non causato da un errore di funzionamento sarà riparato o sostituito gratuitamente dal fornitore.
1Tutte le richieste verranno risposte entro 12 ore.
2. Produttore professionale, benvenuto a visitare la nostra fabbrica in qualsiasi momento
3. I servizi OEM sono i benvenuti, e possiamo aiutarvi a stampare il vostro logo, informazioni aziendali ecc sui nostri prodotti e pacchetti.
4. Alta qualità, disegni di moda, prezzo ragionevole e competitivo e tempo di consegna veloce
5Servizio post vendita
6- Consegna più veloce.
7Protezione dell'area di vendita, delle idee di design e di tutte le informazioni private
Puoi pagare l'ordine tramite: T/T, western union, L/C in vista.
