Evidenziare:
macchine per la trasformazione di ingranaggi
, Macchina per la trasformazione degli ingranaggi ad alta precisione
, macchine per la piegatura universale
CNC o no: |
Normalmente |
Condizione: |
Nuovo |
Tipo: |
Macchina fresante dell'ingranaggio |
Ispezione video di uscita: |
Fornito |
Rapporto di prova della macchina: |
Fornito |
Tipo di commercializzazione: |
Prodotto caldo 2023 |
Garanzia dei componenti principali: |
1 anno |
Componenti fondamentali: |
Attrezzatura |
Voltaggio: |
380V/50Hz |
Dimensione ((L*W*H): |
2440 x 1370 x 1800 mm |
Garanzia: |
1 anno, 12 mesi |
Punti chiave di vendita: |
Prezzo competitivo |
Peso (kg): |
45000 |
Potere (chilowatt): |
4,75 |
Industria applicabile: |
Negozi di materiali da costruzione, stabilimenti di produzione, officine di riparazione di macchine, |
Localizzazione dello showroom: |
Brasile, Perù, Indonesia, Messico, Russia, Cile, Ucraina |
Nome del prodotto: |
Macchina fresante dell'ingranaggio |
COLORE: |
Bianco o come requisito del cliente |
Parola chiave: |
macchine per il ritaglio di piccoli ingranaggi |
Larghezza massima di lavorazione: |
250mm |
potenza del motore: |
6.45kw |
Diametro massimo del pezzo di lavoro: |
500 mm |
Servizio post-vendita fornito: |
Ingegneri disponibili per il servizio di macchine all'estero |
Dimensione della macchina: |
2440 x 1370 x 1800 mm |
Peso: |
4500 kg |
Port: |
Porto di Qingdao, Cina o come richiesto dal cliente |

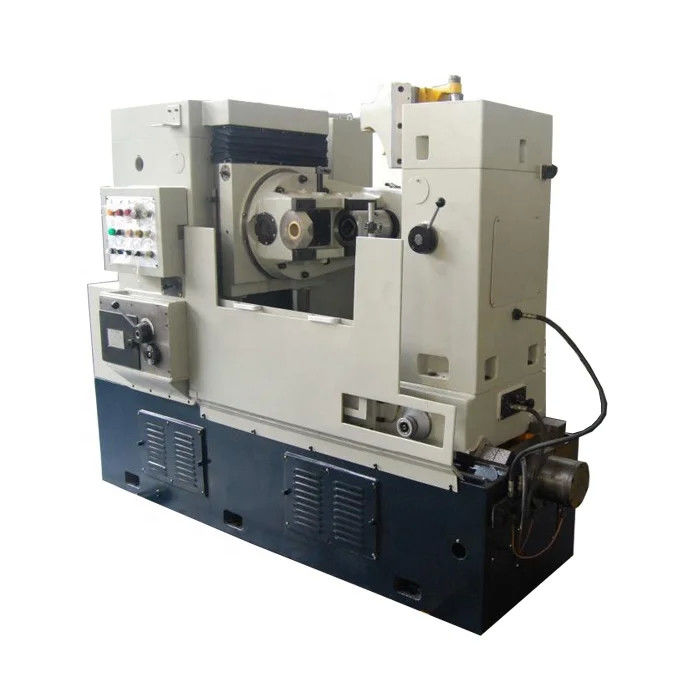

Macchina per la rotazione universale ad alta precisione 8mm Modulo manuale
Nuova macchina per la trasformazione di marchio ad alta precisione 8mm Modulus Manuale
Descrizione del prodotto
La macchina per la piegatura degli ingranaggi della serie Y3180/Y3150 è fissata da una colonna verticale e adotta la disposizione tradizionale di un tavolo di lavoro orizzontale, adatto per la lavorazione di ingranaggi cilindrici,ruota a vermi e albero a spina corta in vrazzaLa macchina ha le seguenti caratteristiche:
1.Altezza aumentata per la colonna verticale e corsa aumentata:La colonna verticale è resa più alta (180/130 mm maggiore trazione assiale nello scivolo della testa rispetto a Y3180/Y3150 dello stesso tipo) per consentire l'elaborazione di larghezza dentale maggiore.
2.La durata di vita degli utensili da taglio è aumentata dal salto dell'utensile elettrico.
3.Alta precisione e lunga durata di vita: la macchina adotta l'ingranaggio a vermi di alta precisione di oltre cinque gradi e utilizza un materiale in lega di bronzo ad alta resistenza all'abrasione,che consente una lunga durata di servizio e una precisione costante.
4.Velocità di rotazione degli utensili più elevata consentita: i cuscinetti a rotolamento sostituiscono i cuscinetti tradizionali lungo i piatti per consentire una maggiore velocità di rotazione degli utensili.
5Il cilindro di bilanciamento del contraccolpo è coinvolto mentre il palo dell'utensile si muove nella direzione assiale, riducendo efficacemente lo spazio tra le viti di piombo ed eliminando le vibrazioni.
6La struttura idraulica conveniente riduce il tempo di non taglio e il tempo di utilizzo degli strumenti di taglio.
7.Il supporto esterno del tailstock di piccola colonna adotta la struttura a cerniera e può essere facilmente aperto verso l'esterno, conveniente per appendere componenti di diametro maggiore ((Y3180).
Dati tecnici della macchina per la rotazione degli ingranaggi:
|
Termini
|
Y3150
|
Y3180
|
|
Diametro massimo del pezzo di lavoro (senza colonna posteriore/con colonna posteriore) mm
|
500/500
|
800/550
|
|
Modulo massimo mm
|
8/6
|
10/8
|
|
Larghezza massima di lavorazione mm
|
350
|
500
|
|
Denti minimi dell'ingranaggio di piegatura (Z/K)
|
5
|
7
|
|
Viaggio massimo del veicolo in direzione verticale mm
|
430
|
530
|
|
Max. angolo di elica nel giro dell'ingranaggio a busta
|
± 45°
|
± 45°
|
|
Distanza tra l'asse del taglio e la faccia del tavolo di lavoro mm
|
235 ~ 665
|
235 ~ 765
|
|
Taper a fusione
|
MT.5
|
MT.5
|
|
Dimensione massima del taglio mm
|
Φ160×180
|
Φ160×180
|
|
Movimento assiale massimo del taglio mm
|
|
180
|
|
Diametro del porticato variabile mm
|
22,27,32
|
27,32,40
|
|
Distanza dal centro della piattaforma al centro del tavolo da lavoro mm
|
30~330
|
50-550
|
|
Velocità di movimento rapida del tavolo di lavoro in mm
|
50
|
50
|
|
Diametro esterno/diametro del foro del tavolo da lavoro in mm
|
510/80
|
650/80
|
|
passaggi di velocità del mandrino
|
9
|
8
|
|
intervallo di velocità del mandrino rpm
|
40 ~ 250
|
40~200
|
|
intervallo di alimentazione assiale mm/rpm
|
12 passaggi 0,4 ~ 4
|
12 passaggi 0,4 ~ 4
|
|
potenza del motore principale a velocità sincrona kw/rpm
|
4/1500
|
5.5/1500
|
|
potenza del motore assiale rapido a velocità sincrona kw/rpm
|
1.1/1500
|
|
Potenza del motore sincronizzato a velocità rapida kw/rpm
|
1.1/1000
|
1.1/1000
|
|
Potenza del motore della pompa a velocità sincrona kw/rpm
|
4500
|
5800
|
|
Peso netto in kg
|
4500
|
5800
|
|
Dimensione complessiva mm
|
2440×1270×1920
|
2765×1420×2030
|
Dettagli Discrizione:
Parti di fusione
Imballaggio e spedizione
Condizioni di pagamento
Di solito usiamo T/T, L/C
T/T:T/T 30% in anticipo, il saldo da pagare dopo l'ispezione prima della consegna
Prima della consegna, vi invieremo le foto delle macchine finite e vi invitiamo a venire alla nostra fabbrica per l'ispezione
Modalità di imballaggio
Standard di esportazione FCL&LCL in contenitori da 20/40 piedi
FCL:imballaggio idoneo al trasporto marittimo, la macchina è fissata in container e i pezzi di ricambio sono imballati in scatole di legno
Trasporti marittimi
MSK/MSC/APL/EMC/PIL e così via
Garanzia
12 mesi in uso normale, ad eccezione delle parti in usura
I nostri servizi
1. 24 Ore dopo. Servizio di venditaE...posta oPTesoro.
2. 100%rtasso di risposta.
3.Ingegneri disponibili per il servizio all'estero.
4. OEMsServizioèDisponibile
5- Garanzia: 12 mesi, oltre il periodo di garanzia, tutti i pezzi di ricambio offerti confabbricaprezzo.
