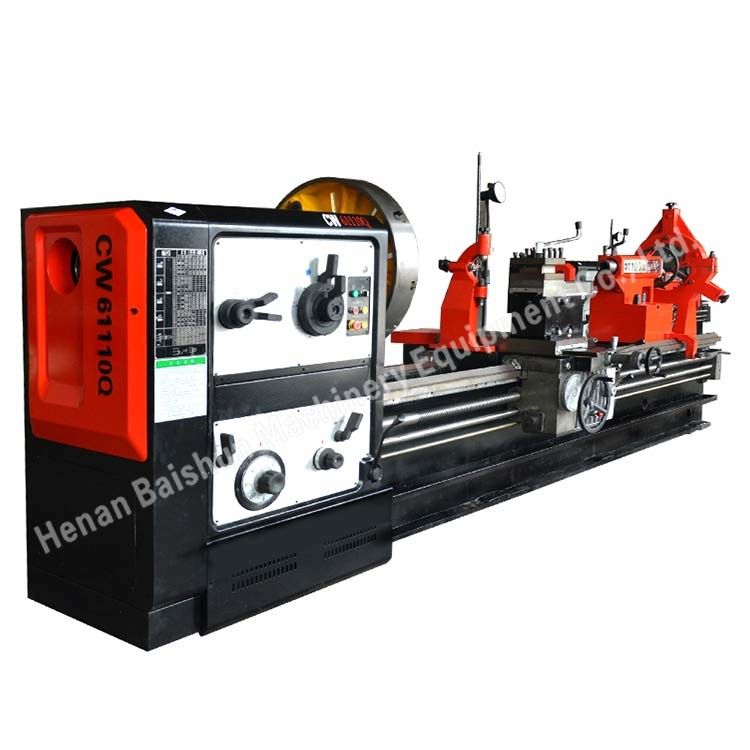

La macchina utensile universale La macchina di tornitura orizzontale La macchina di tornitura metallica 1500 mm

Macchina di tornitura universale orizzontale ad alta precisione Tornitore metallico 1500 mm

Introduzione del tornitore orizzontale convenzionale:

La trasmissione principale del tornio metallo per il motore a corrente continua, la velocità del mandrino è regolazione della velocità senza passi.Quindi nella lavorazione di diversi passaggi e il pezzo di lavoro, può ottenere la ragionevole velocità di taglio.

sistema di alimentazione del tornio per la separazione della trasmissione, utilizzo di SCR a velocità variabile infinita, ampio intervallo di velocità variabile, in diverse condizioni di lavorazione,è in grado di scegliere la quantità di mangimi più ragionevole, la macchina utensile guida le vie dopo la lavorazione di alta frequenza di raffreddamento e processo di macinazione, può migliorare la durezza superficiale e la precisione della macchina utensile, hanno anche una lunga durata di vita.

1Questa macchina può essere utilizzata per la lavorazione di pezzi di colata, acciaio e parti di piccole e medie dimensioni di non ferrosi.
2. Sono anche adatti per girare cilindrico esterno, foro interno e faccia di fine. Inoltre può fare scanalatura, perforazione, trivellazione e trepanning.
3Possono anche tagliare fili metrici, pollici, moduli, diametrali e vari fili interni ed esterni.
4. Lo scivolo superiore non solo può lavorare in modo indipendente per tagliare una superficie conica corta, ma può anche alimentare longitudinalmente per tagliare una superficie conica lunga.
5I cuscinetti a fusione utilizzano prodotti di marchi famosi nazionali.
6. La testa assume una struttura simmetrica per rendere uniforme la deformazione termica, evitando che il centro dello mandrino generi spostamenti.
7La testa adotta una lubrificazione circolante con bagno di olio per ridurre la deformazione termica.
8L'estremità frontale del fusibile adotta una struttura a tre supporti angolare bidirezionale in contatto con il cuscinetto a sfera per migliorare la precisione e migliorare la rigidità
9Gli ingranaggi della testa e della guida vengono trattati mediante smorzamento per garantire una trasmissione accurata e un'elevata rigidità.

Specifica della macchina

CW6163 / CW6263 tornitore orizzontale per la tornitura dei metalli:

Principali dati tecnici:

Diametro massimo dell'oscillazione sopra il letto: 630 mm

Diametro massimo dell'oscillazione sullo spazio: 800 mm

Diametro massimo di oscillazione sopra il carrello: 350 mm

Lunghezza massima del pezzo di lavorazione: su richiesta

Capacità di carico massima: 2 tonnellate(larghezza del letto: 550 mm)

CW6180Q / CW6280Q tornitore orizzontale a metallo:

Principali dati tecnici:

Diametro massimo di oscillazione sopra il letto: 800 mm

Diametro massimo dell'oscillazione su spazio: 1000 mm

Diametro massimo di oscillazione sopra il carrello: 480 mm

Lunghezza massima del pezzo di lavorazione: su richiesta

Capacità di carico massima: 2 tonnellate(larghezza del letto: 550 mm)

CW6180B / CW6280B tornitore orizzontale a metallo:

Principali dati tecnici:

Diametro massimo di oscillazione sopra il letto: 800 mm

Diametro massimo dell'oscillazione su spazio: 1000 mm

Diametro massimo di oscillazione sopra il carrello: 480 mm

Lunghezza massima del pezzo di lavorazione: su richiesta

Capacità di carico massima:2.5 t(larghezza del letto: 600 mm)

CW61125Q / CW62125Q tornitore orizzontale a metallo:

Principali dati tecnici:

Diametro massimo dell'oscillazione sopra il letto: 1250 mm

Diametro massimo dell'oscillazione sullo spazio: 1450 mm

Mass. diametro di oscillazione sopra il carrello: 920 mm

Lunghezza massima del pezzo di lavorazione: su richiesta

Capacità di carico massima:2.5 tonnellate (larghezza del letto: 600 mm)

Nota:se la larghezza del letto è di 755 mm, la capacità di carico massima è di 6 tonnellate;

CW61160B tornitore orizzontale per la tornitura dei metalli:

Principali dati tecnici:

Diametro massimo dell'oscillazione sopra il letto: 1600 mm

Diametro massimo di oscillazione sopra il carrello: 1200 mm

Lunghezza massima del pezzo di lavorazione: su richiesta

Capacità di carico massima:6 tonnellate (larghezza del letto: 755 mm)

Nota:se la larghezza del letto è di 1100 mm, la capacità di carico massima è di 16 tonnellate;

CW61200 tornitore orizzontale per la tornitura dei metalli:

Principali dati tecnici:

Diametro massimo di oscillazione sopra il letto: 2000 mm

Mass. diametro di oscillazione sopra il carrello: 1600 mm

Lunghezza massima del pezzo di lavorazione: su richiesta

Capacità di carico massima: 16 tonnellate (larghezza del letto: 1100 mm)

C61200 tornitore orizzontale per metallo pesante:

Principali dati tecnici:

Diametro massimo di oscillazione sopra il letto: 2000 mm

Mass. diametro di oscillazione sopra il carrello: 1600 mm

Lunghezza massima del pezzo di lavorazione: su richiesta

Capacità di carico massima: 32 tonnellate (larghezza del letto: 1600 mm)
