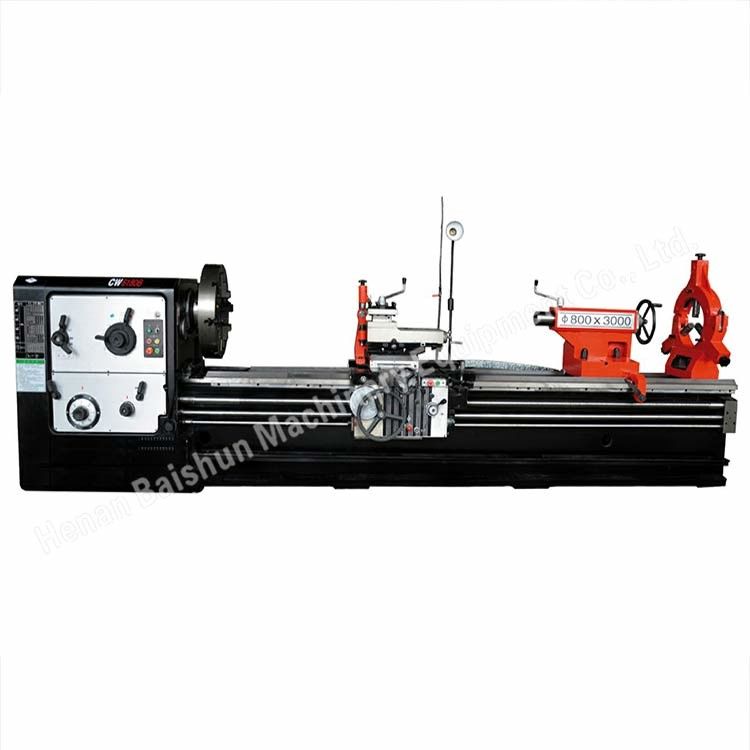

Motore a rotaia a rotaia a metallo a guinzaglio motore a rotaia orizzontale DRO CW6280B

Motore a rotaia a rotaia a metallo a guinzaglio motore a rotaia orizzontale DRO CW6280B

Introduzione del tornitore orizzontale convenzionale:

I torni pesanti CW6150, CW6163, CW61100, CW61125 e CW61160 sono adatti per la tornitura o la lavorazione di pezzi di ghisa e acciaio, nonché di parti di metalli non ferrosi di medie e grandi dimensioni.Possono eseguire il giro di superfici cilindriche esterneLa lamina superiore può essere utilizzata in modo indipendente per la rotazione di coni corti.Questi torni vantano un'alta potenza, elevata rigidità e ampia gamma di velocità di rotazione, che li rendono ideali per operazioni di rotazione ad alta velocità e forte forza.

1Questa macchina può essere utilizzata per la lavorazione di pezzi di colata, acciaio e parti di piccole e medie dimensioni di non ferrosi.
2. Sono anche adatti per girare cilindrico esterno, foro interno e faccia di fine. Inoltre può fare scanalatura, perforazione, trivellazione e trepanning.
3Possono anche tagliare fili metrici, pollici, moduli, diametrali e vari fili interni ed esterni.
4. Lo scivolo superiore non solo può lavorare in modo indipendente per tagliare una superficie conica corta, ma può anche alimentare longitudinalmente per tagliare una superficie conica lunga.
5I cuscinetti a fusione utilizzano prodotti di marchi famosi nazionali.
6. La testa assume una struttura simmetrica per rendere uniforme la deformazione termica, evitando che il centro dello mandrino generi spostamenti.
7La testa adotta una lubrificazione circolante con bagno di olio per ridurre la deformazione termica.
8L'estremità frontale del fusibile adotta una struttura a tre supporti angolare bidirezionale in contatto con il cuscinetto a sfera per migliorare la precisione e migliorare la rigidità
9Gli ingranaggi della testa e della guida vengono trattati mediante smorzamento per garantire una trasmissione accurata e un'elevata rigidità.

Specifica della macchina:

CW6163 / CW6263 tornitore orizzontale per la tornitura dei metalli:

Principali dati tecnici:

Diametro massimo dell'oscillazione sopra il letto: 630 mm

Diametro massimo dell'oscillazione sullo spazio: 800 mm

Diametro massimo di oscillazione sopra il carrello: 350 mm

Lunghezza massima del pezzo di lavorazione: su richiesta

Capacità di carico massima: 2 tonnellate(larghezza del letto: 550 mm)

CW6180Q / CW6280Q tornitore orizzontale a metallo:

Principali dati tecnici:

Diametro massimo di oscillazione sopra il letto: 800 mm

Diametro massimo dell'oscillazione su spazio: 1000 mm

Diametro massimo di oscillazione sopra il carrello: 480 mm

Lunghezza massima del pezzo di lavorazione: su richiesta

Capacità di carico massima: 2 tonnellate(larghezza del letto: 550 mm)

CW6180B / CW6280B tornitore orizzontale a metallo:

Principali dati tecnici:

Diametro massimo di oscillazione sopra il letto: 800 mm

Diametro massimo dell'oscillazione su spazio: 1000 mm

Diametro massimo di oscillazione sopra il carrello: 480 mm

Lunghezza massima del pezzo di lavorazione: su richiesta

Capacità di carico massima:2.5 t(larghezza del letto: 600 mm)

CW61125Q / CW62125Q tornitore orizzontale a metallo:

Principali dati tecnici:

Diametro massimo dell'oscillazione sopra il letto: 1250 mm

Diametro massimo dell'oscillazione sullo spazio: 1450 mm

Mass. diametro di oscillazione sopra il carrello: 920 mm

Lunghezza massima del pezzo di lavorazione: su richiesta

Capacità di carico massima:2.5 tonnellate (larghezza del letto: 600 mm)

Nota:se la larghezza del letto è di 755 mm, la capacità di carico massima è di 6 tonnellate;

CW61160B tornitore orizzontale per la tornitura dei metalli:

Principali dati tecnici:

Diametro massimo dell'oscillazione sopra il letto: 1600 mm

Diametro massimo di oscillazione sopra il carrello: 1200 mm

Lunghezza massima del pezzo di lavorazione: su richiesta

Capacità di carico massima:6 tonnellate (larghezza del letto: 755 mm)

Nota:se la larghezza del letto è di 1100 mm, la capacità di carico massima è di 16 tonnellate;

CW61200 tornitore orizzontale per la tornitura dei metalli:

Principali dati tecnici:

Diametro massimo di oscillazione sopra il letto: 2000 mm

Mass. diametro di oscillazione sopra il carrello: 1600 mm

Lunghezza massima del pezzo di lavorazione: su richiesta

Capacità di carico massima: 16 tonnellate (larghezza del letto: 1100 mm)

C61200 tornitore orizzontale per metallo pesante:

Principali dati tecnici:

Diametro massimo di oscillazione sopra il letto: 2000 mm

Mass. diametro di oscillazione sopra il carrello: 1600 mm

Lunghezza massima del pezzo di lavorazione: su richiesta

Capacità di carico massima: 32 tonnellate (larghezza del letto: 1600 mm)
