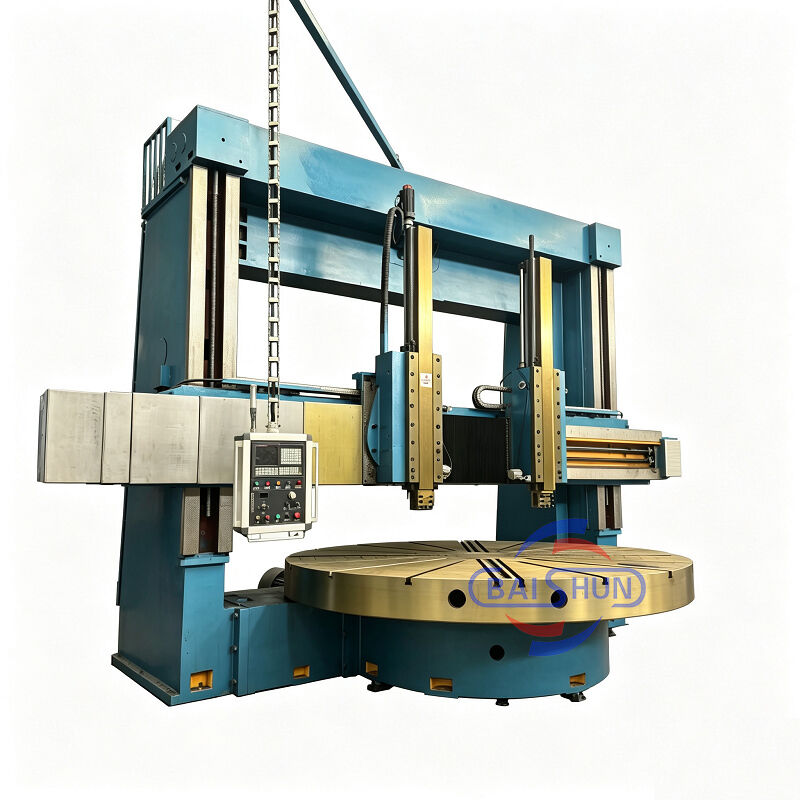

Tornio Verticale CNC ad Alta Precisione Ck5250 per Carichi Pesanti

La tornitrice verticale a doppio montante è un'attrezzatura all'avanguardia che combina componenti meccanici, elettrici e idraulici. Incorpora moderni principi di progettazione e tecniche di produzione, sfruttando l'ottimizzazione CAD e componenti all'avanguardia provenienti da fonti sia nazionali che internazionali. La macchina vanta una struttura robusta, offrendo eccezionale resistenza, elevata rigidità statica e dinamica, capacità di lavorazione precise, capacità di carico pesante, efficienza, durata e funzionamento affidabile. Tutte le principali specifiche tecniche delle parti della macchina sono conformi agli standard nazionali.

Tavola portapezzo

La tavola portapezzo è composta da base tavola, tavola, parti del mandrino e dispositivo di trasmissione. La tavola e la base della tavola sono una struttura intera in ghisa, adottando fusione di ferro ad alta resistenza e basso stress, che ha sufficiente rigidità, resistenza e stabilità termica. Il cuscinetto del mandrino della tavola adotta un cuscinetto a rulli cilindrici corti a doppia fila ad alta precisione. Ciò garantisce una rotazione ad alta precisione della tavola e una lunga durata.

Trasmissione principale

Il sistema di trasmissione principale della macchina è a trasmissione ad albero verticale. Adotta un motore servo AC del mandrino per la guida; il cambio ottiene una trasformazione meccanica a due marce tramite il cilindro di cambio che spinge l'ingranaggio di cambio, in modo che la tavola possa effettuare una regolazione continua della velocità entro 0,63-63 giri/min.

Telaio a portale

È composto da colonne verticali sinistra e destra e trave di collegamento. Il portale e la base della tavola formano la struttura di tenuta. Nella parte superiore del portale, ci sono scatole di sollevamento sinistra e destra, azionate da un motore AC a estensione biassiale. Attraverso la coppia di ingranaggi, la coppia vite senza fine e ingranaggio e le viti a doppio filetto fanno muovere la trave verso l'alto lungo la guida della colonna sinistra e destra.

Trave

La trave adotta fusione di ferro ad alta resistenza e basso stress con sufficiente rigidità e resistenza, in modo da garantire la precisione della macchina per una ritenzione e stabilità a lungo termine. La trave si trova davanti alla colonna verticale e si muove verticalmente lungo la guida della colonna verticale. Sul retro della trave, ci sono 4 punti di bloccaggio idraulico. Su entrambi i lati della trave, ci sono scatole di alimentazione per il supporto utensile.
