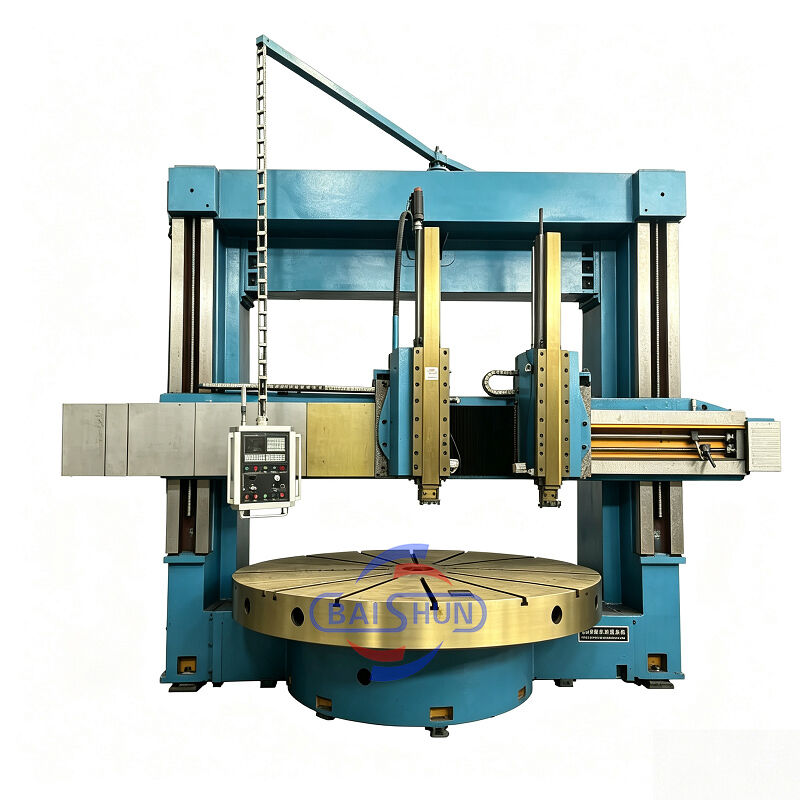

Tornio verticale di precisione CNC per metalli con diametro di tornitura pezzo 5000mm

La tornitrice verticale a doppio montante per metalli è un'attrezzatura all'avanguardia che combina componenti meccanici, elettrici e idraulici. Incorpora moderni principi di progettazione e tecniche di produzione, sfruttando l'ottimizzazione CAD e componenti all'avanguardia provenienti sia da fonti nazionali che internazionali. La macchina vanta una struttura robusta, offrendo eccezionale resistenza, elevata rigidità statica e dinamica, capacità di lavorazione precise, elevata capacità di carico, efficienza, durata e funzionamento affidabile. Tutte le principali specifiche tecniche delle parti della macchina sono conformi agli standard nazionali.

Tavola portapezzo

La tavola portapezzo è composta da base, tavola, parti del mandrino e dispositivo di trasmissione. La tavola e la base della tavola sono una struttura intera in ghisa, che adotta fusione di ferro ad alta resistenza e basso stress, dotata di sufficiente rigidità, resistenza e stabilità termica. Il cuscinetto del mandrino della tavola adotta un cuscinetto a rulli cilindrici corti a doppia fila ad alta precisione. Ciò garantisce una rotazione ad alta precisione della tavola e una lunga durata.

Trasmissione principale

Il sistema di trasmissione principale della macchina è a trasmissione ad albero verticale. Adotta un motore servo AC per mandrino per la guida; il cambio ottiene una trasformazione meccanica a due marce tramite il cilindro di cambio che spinge l'ingranaggio di cambio, in modo che la tavola possa regolare la velocità in modo continuo tra 0,63-63 giri/min.

Telaio a portale

È composto da colonne verticali sinistra e destra e da una traversa di collegamento. Il portale e la base della tavola formano la struttura sigillata. Nella parte superiore del portale, ci sono scatole di sollevamento sinistra e destra, azionate da un motore AC a doppio asse. Attraverso una coppia di ingranaggi, una coppia vite senza fine e ingranaggio e viti a ricircolo di sfere doppie, la traversa esegue un movimento di sollevamento lungo la guida della colonna sinistra e destra.

Traversa

La traversa adotta ghisa ad alta resistenza e basso stress con sufficiente rigidità e resistenza, in modo da garantire la ritenzione e la stabilità a lungo termine della precisione della macchina. La traversa si trova davanti alla colonna verticale ed esegue il movimento verticale lungo la guida della colonna verticale. Sul retro della traversa, ci sono 4 punti di bloccaggio idraulico. Su entrambi i lati della traversa, ci sono scatole di alimentazione per il supporto utensile.
