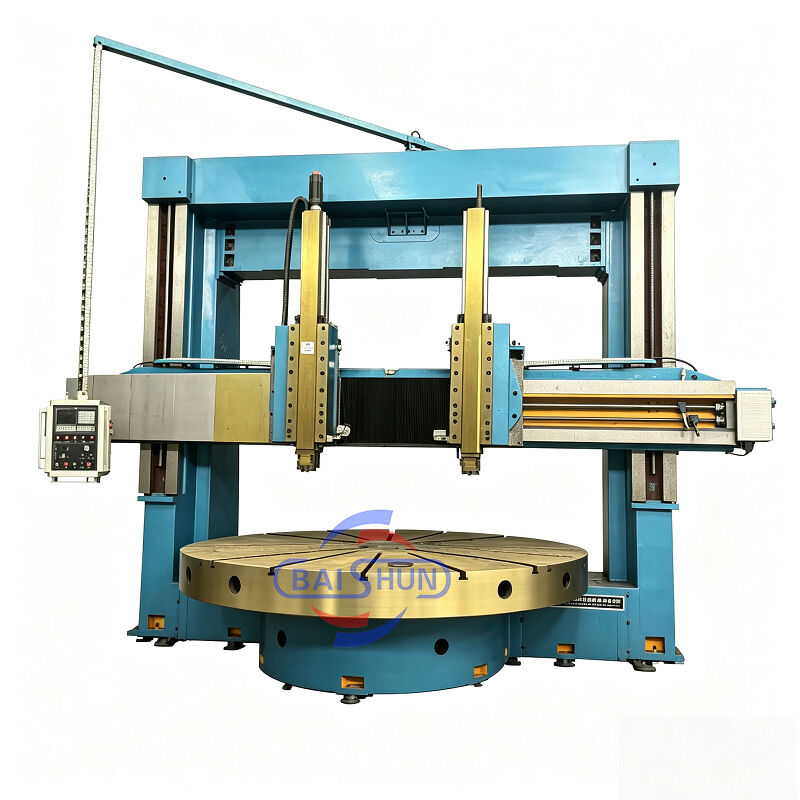

Precisione di grande diametro CNC carousel torno verticale torno macchina con 4500mm tavolo da lavoro

La tornitrice verticale a doppio montante è un'attrezzatura all'avanguardia che combina componenti meccanici, elettrici e idraulici. Incorpora moderni principi di progettazione e tecniche di produzione, sfruttando l'ottimizzazione CAD e componenti all'avanguardia provenienti sia da fonti nazionali che internazionali. La macchina vanta una struttura robusta, offrendo eccezionale resistenza, elevata rigidità statica e dinamica, capacità di lavorazione precise, capacità di carico pesante, efficienza, durata e funzionamento affidabile. Tutte le principali specifiche tecniche delle parti della macchina sono conformi agli standard nazionali.

Tavola di lavoro

La tavola di lavoro è composta da base della tavola di lavoro, tavola di lavoro, parti del mandrino e dispositivo di trasmissione. La tavola di lavoro e la base della tavola di lavoro sono una struttura intera in ghisa, che adotta fusione di ferro ad alta resistenza e basso stress, che ha sufficiente rigidità, resistenza e stabilità termica. Il cuscinetto del mandrino della tavola di lavoro adotta un cuscinetto a rulli cilindrici corti a doppia fila ad alta precisione. Può garantire la rotazione ad alta precisione della tavola di lavoro e una lunga durata.

Trasmissione principale

Il sistema di trasmissione principale della macchina è una trasmissione ad albero verticale. Adotta un motore servo AC del mandrino per la guida; il cambio ottiene una trasformazione meccanica a due marce tramite il cilindro di cambio che spinge l'ingranaggio di cambio, in modo che la tavola di lavoro possa effettuare una regolazione continua della velocità entro 0,63-63 giri/min.

Telaio a portale

È composto da colonne verticali sinistra e destra e da una traversa di collegamento. Il portale e la base della tavola di lavoro formano la struttura di tenuta. Nella parte superiore del portale, ci sono scatole di sollevamento sinistra e destra, azionate da un motore AC a doppio asse. Attraverso una coppia di ingranaggi, una coppia vite senza fine e ingranaggi e viti a doppio filetto, la traversa esegue un movimento di sollevamento lungo la guida della colonna sinistra e destra.

Traversa

La traversa adotta ghisa ad alta resistenza e basso stress con sufficiente rigidità e resistenza, in modo da garantire la precisione della macchina per una ritenzione e stabilità a lungo termine. La traversa si trova davanti alla colonna verticale ed esegue il movimento verticale lungo la guida della colonna verticale. Sul retro della traversa, ci sono 4 punti di bloccaggio idraulico. Su entrambi i lati della traversa, ci sono scatole di alimentazione per il supporto utensile.
