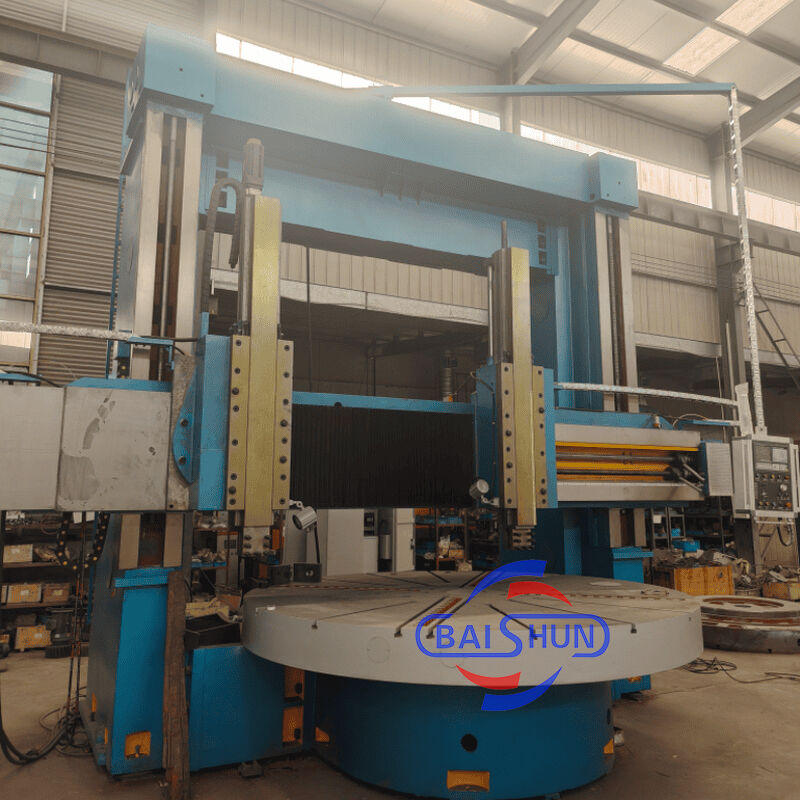

Tornio verticale a controllo numerico a doppia colonna CK5240, tornio a carosello CNC di alta qualità

Il tornio verticale a doppia colonna è un'attrezzatura all'avanguardia che combina componenti meccanici, elettrici e idraulici. Incorpora moderni principi di progettazione e tecniche di produzione, sfruttando l'ottimizzazione CAD e componenti all'avanguardia provenienti da fonti nazionali e internazionali. La macchina vanta una struttura robusta, che offre eccezionale resistenza, elevata rigidità statica e dinamica, capacità di lavorazione di precisione, elevata capacità di carico, efficienza, durata e funzionamento affidabile. Tutte le principali specifiche tecniche delle parti della macchina sono conformi agli standard nazionali.

Tavola rotante

La tavola rotante ha una base, una tavola rotante, parti del mandrino e un dispositivo di trasmissione. La tavola rotante e la base della tavola rotante sono un'unica struttura in ghisa, che adotta una fusione di ferro a bassa sollecitazione e ad alta resistenza, che ha sufficiente rigidità, resistenza e stabilità termica. Il cuscinetto del mandrino della tavola rotante adotta un cuscinetto a rulli cilindrici corti a doppia fila ad alta precisione. Potrebbe garantire l'elevata precisione di rotazione della tavola rotante e una lunga durata.

Trasmissione principale

Il sistema di trasmissione principale della macchina è la trasmissione ad albero verticale. Adotta un servomotore CA del mandrino per l'azionamento; il cambio raggiunge la trasformazione meccanica a due marce spingendo l'ingranaggio di cambio, in modo che la tavola rotante possa effettuare una regolazione continua della velocità entro 0,63-63 giri/min.

Telaio a portale

È composto da colonne verticali sinistra e destra e trave di collegamento. Il portale e la base della tavola rotante formano la struttura di tenuta. Nella parte superiore del portale, ci sono scatole di sollevamento sinistra e destra, azionate da un motore CA a trazione biaxiale. Attraverso la coppia di ingranaggi, la coppia vite senza fine e ingranaggio e le doppie viti madri fanno sì che la trave effettui il movimento di sollevamento lungo la guida della colonna sinistra e destra.

Trave

La trave adotta una fusione di ferro a bassa sollecitazione e ad alta resistenza con sufficiente rigidità e resistenza, in modo da garantire che la precisione della macchina abbia una lunga ritenzione e stabilità. La trave è di fronte alla colonna verticale ed esegue il movimento verticale lungo la guida della colonna verticale. Sul retro della trave, ci sono 4 punti di bloccaggio idraulici. Su entrambi i lati della trave, ci sono scatole di alimentazione per il porta utensili.
