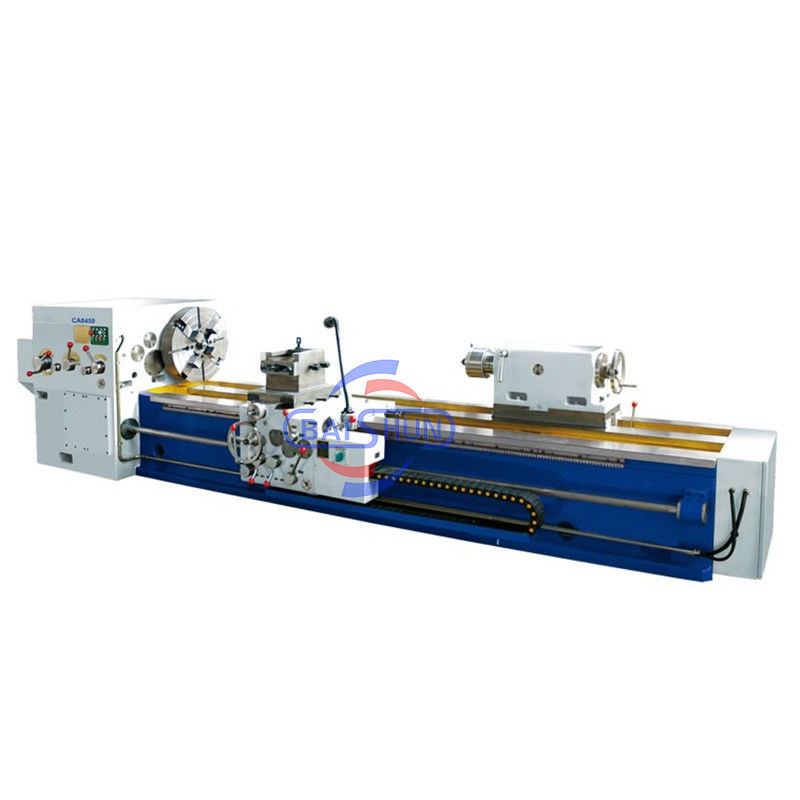

La macchina è una macchina utensile speciale per laminazioni. È utilizzata principalmente per la lavorazione del profilo di buco del corpo del rotolo nelle acciaierie.per la lavorazione di macchine per la lavorazione del materiale, taglio e altre lavorazioni del profilo di foratura di vari laminatori e riparazione del profilo di foratura.Può anche eseguire lavorazioni grezze sulla superficie cilindrica esterna del laminatoio e lavorare alcune altre parti dell'albero.
È costituito da un letto, una testa, una coda, un portautensili, un telaio centrale e altri componenti..La coda può essere spostata o fissata lungo la rotaia del letto per soddisfare le esigenze dei pezzi di lavorazione di lunghezza diversa.
La trasmissione principale è azionata da un motore asincrono CA. Dopo un cambio meccanico di velocità, il mandrino può ottenere una velocità di 12 livelli.Il sistema di alimentazione è composto dal fusibile attraverso la barra ottica e cambiamento di velocità meccanica per rendere il possessore dello strumento ottenere 12 livelli di alimentazione in direzione longitudinale e trasversale.
La trasmissione principale della macchina utensile è azionata da un motore CA e il fusibile può ottenere una velocità di 2 ~ 90 r / min attraverso un cambio di velocità meccanico a 12 livelli.
Caratteristiche principali:
1. Cornice di tornio ad alta rigidità e per lavori pesanti: è realizzata in ghisa HT300 e dispone di tre vie di guida.
2.Screw a sfera ad alta precisione e cuscinetto NSK
3Il sistema di controllo Siemens o altri sistemi CNC possono essere scelti.
4. Ha funzioni di fresatura e di tornitura, tra cui filo a vite, superficie conica, superficie curva, trivellazione interna, ecc.
5Questo tornio adotta il sistema di controllo della frequenza come sistema di azionamento principale.
6. e il cuscinetto anteriore del mandrino principale adotta cuscinetti a rulli cilindrici a doppia fila di alta precisione, con elevato grado di rigidità e precisione di rotazione e facile regolazione.
Specifica tecnica
| Modello |
CA8450 |
CA8463 |
CA8480 |
| Diametro massimo del pezzo da lavorare |
500 mm |
630 mm |
800 mm |
| Diametro minimo di lavorazione |
100 mm |
300 mm |
360 |
| Altezza centrale |
300 mm |
380 mm |
550 |
| Lunghezza massima del pezzo da lavorare |
2500 mm |
3500 mm |
4000 |
| Peso massimo del pezzo da lavorare |
3.5t |
6.5t |
14 t |
| Torsione massima del tavolo |
32kn |
50kn |
70kn |
| Intervallo di velocità dello spinello |
2-90 r/min |
1-75 r/min |
1-31,5 r/min |
| Viaggio del stock di coda |
200 mm |
200 mm |
300 mm |
| Intervallo di diametro del telaio di supporto centrale |
162-250 |
200-300 |
300-400 |
| Potenza del motore principale |
15 kW |
22 kW |
37 |
| Dimensioni della macchina (l x w x h) |
5160*1370*1400 mm |
7042*1571*1520 mm |
8240*2280*1800 mm |
| Peso della macchina |
7.5t |
14 t |
18 t |
