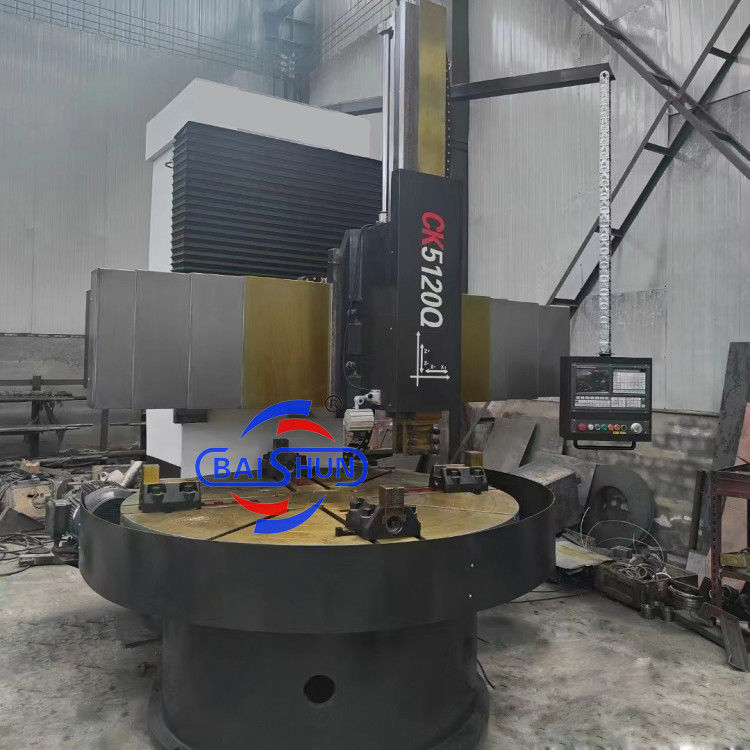

CK5120 Torno verticale per lavorazione dei metalli a colonna singola Torno CNC verticale

CK5120 Torno verticale per la lavorazione dei metalli a colonna unica Torno CNC verticale

Intervallo di utilizzo di CK5120

Questa macchina è utilizzata in utensili di taglio dell'acciaio ad alta velocità e in utensili di taglio del carburo, per la lavorazione di tutti i tipi di metalli ferrosi, metalli non ferrosi e alcuni materiali non metallici.

Struttura di CK5120

1, La struttura generale

La base della macchina utensile è costituita da ferro fuso HT250, con l'utilizzo di sabbia di resina, fonduta dopo il fuoco dello stufato,trasformazione grezza dopo trattamento di invecchiamento (invecchiamento artificiale e invecchiamento per vibrazione). qualità di colata e affidabile senza crepe, pori, restringimento e tessuto della bocca bianca, colata da fuoco stufato,trattamento di invecchiamento con un'organizzazione stabile per garantire l'uso della macchina durante la stabilità del certificato di qualità del prodotto per fornire un rapporto di analisi della composizione chimica del ferro fuso, trattamento termico Rapporto e curva temporale della temperatura del trattamento termico.

2Il disco principale.

Motore principale a trasmissione principale, attraverso la scatola di marcia 16 velocità per la conversione di velocità.Gli ingranaggi nella scatola sono spenti e macinati per garantire la precisione e l'efficienza della trasmissione e ridurre il rumore e ridurre le vibrazioni.

3, banco di lavoro

La tavola è costituita da un tavolo, da una base, da componenti di mandrino e da un meccanismo di trasmissione, da un tavolo e da una base per la lavorazione complessiva della colata.La superficie guida del tavolo è intarsiata con una piastra guida in lega di alluminio e un olio a pressione viene iniettato tra i binari guida per formare un binario a pressione dinamicoQuindi il tavolo ha una capacità di carico, una rotazione di alta precisione.

4, travi

La trave si muove su e giù sulla colonna e consiste in un meccanismo di alimentazione a coltello, un meccanismo di fissaggio della trave e un dispositivo idraulico.Installare un set di pompa di olio lubrificante automatico sul fascio, in funzione della necessità di lubrificare la superficie del binario.

5, telaio verticale del coltello

asse Z, asse Z dal servomotore, attraverso il riduttore planetario per aumentare la coppia,con il pulsante di frizione elettromagnetica due assi di controllo e bloccato l'uno con l'altro per ottenere una varietà di elaborazione complessa.

6Sistema idraulico

Il sistema idraulico comprende: il sistema di pressione dinamica a tavolo, il sistema di trasmissione dell'azionamento principale, il sistema idraulico di fissaggio della trave, il sistema idraulico di bilanciamento del telaio verticale del coltello.Il sistema idraulico è essenziale., lubrificazione della macchina, stabilità del binario a pressione dinamica, per garantire la stabilità del sistema idraulico e l'intercambiabilità.

Parametro della macchina

Foto della macchina dettagliata:

Spedizione e consegna:

Siamo un produttore di macchine a tornio di vendita diretta, non una società commerciale.
Il che significa che possiamo offrirvi i migliori prezzi.
