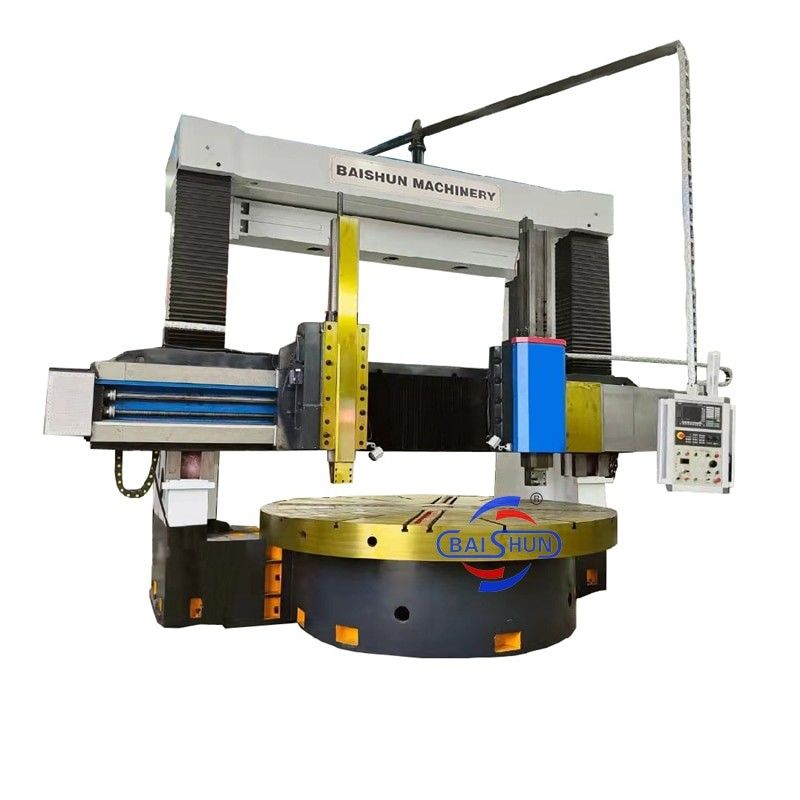

CK5240 VTL Torno Torno Torni utensili di macinazione CNC Torno verticale

Il tornio verticale a doppia colonna è un equipaggiamento all'avanguardia che combina componenti meccanici, elettrici e idraulici.Incorpora principi di progettazione e tecniche di fabbricazione moderni, sfruttando l'ottimizzazione CAD e componenti all'avanguardia provenienti da fonti nazionali e internazionali.elevata rigidità statica e dinamica, capacità di lavorazione di precisione, capacità di carico pesante, efficienza, durata e funzionamento affidabile.

Tavolo di lavoro

Il tavolo di lavoro è composto da una base di lavoro, da un tavolo di lavoro, da parti di mandrino e da un dispositivo di trasmissione.che ha una rigidità sufficiente, resistenza e stabilità termica. Il cuscinetto a fusione del tavolo di lavoro adotta un cuscinetto a rulli cilindrici a doppia fila a corto termine ad alta precisione..

Trasmissione principale

Il sistema di trasmissione principale della macchina è la trasmissione verticale dell'albero.la trasmissione ottiene una trasformazione meccanica a due marce da parte del cilindro di cambio che spinge la trasmissione di cambio, in modo che il tavolo di lavoro potesse regolare la velocità senza gradini entro 0,63-63 r/min.

Cornice di grattacielo

La struttura è composta da colonne verticali sinistra e destra e da una trave di collegamento.azionato da un motore a corrente alternata biassiale. Attraverso la coppia di ingranaggi, il verme e la coppia di ingranaggi e doppi guidatori fanno la trave per fare il movimento di sollevamento lungo il binario di guida della colonna sinistra e destra.

Fascio

La trave adotta la colata in ferro di alta resistenza e a bassa sollecitazione con rigidità e resistenza sufficienti, in modo da garantire la precisione della macchina per avere una ritentività e stabilità a lungo termine.Il raggio è davanti alla colonna verticaleIl dispositivo è dotato di un sistema di frenatura per il movimento verticale lungo la guida verticale della colonna, con 4 punti di fissaggio idraulici sul retro della trave, e una casella di alimentazione per il riposo degli utensili su entrambi i lati della trave.
