Questa serie di torni è utilizzata principalmente per svolgere molti tipi di lavori di tornitura, succhiare come faccia di tornitura, cilindrica, foro interno e filo metrico, filo pollici, filo modulo, filo di diametro.Girare il conico con lo scivolo superiore, ma può anche utilizzare scivolo superiore e alimentazione longitudinale combinato guidato per girare conico lungo.forte rigidità, e può utilizzare strumenti di taglio a carburo per il taglio di filo e la lavorazione di una varietà di metalli ferrosi e non ferrosi.

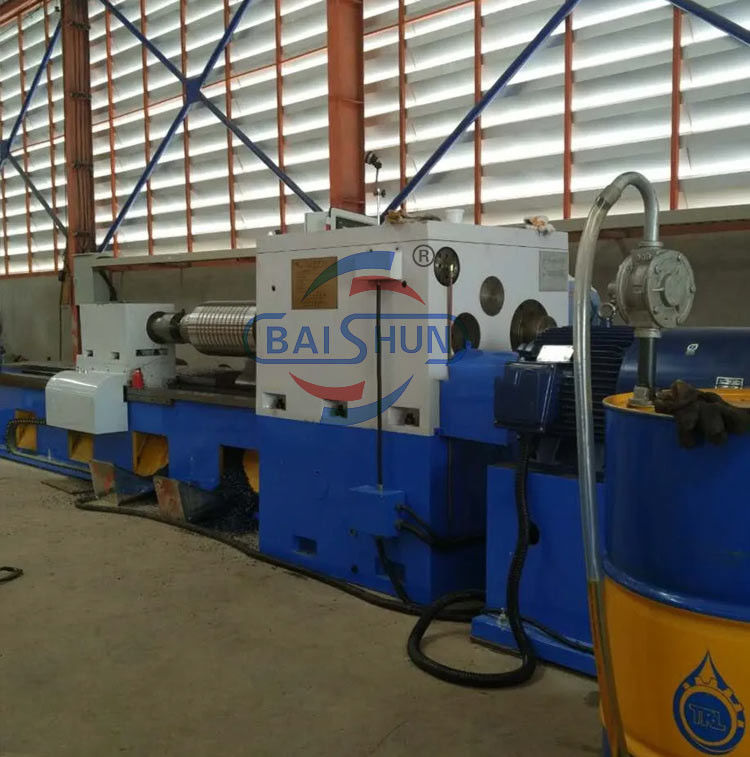

Il tornitore automatico CNC a rotoli pesanti ha le caratteristiche di alta precisione, alta rigidità e quattro vie di guida che è sviluppato in modo indipendente dalla nostra azienda in base alla tendenza del mercato.Utilizzati principalmente per tutti i tipi di lavorazione dei rotoli di macinazione, è anche adatto per la tornitura della superficie circolare esterna e interna, del cono, della faccia finale e del filettamento di albero, disco e altri tipi di pezzo di lavoro in produzione di massa.facile da usare, sicuro e affidabile, è ampiamente utilizzato in acciaio, industria chimica del carbone, manutenzione, automotive, petrolio, militari e altre industrie per la lavorazione meccanica.
Con le sue doppie funzioni di tornitura e macinatura, il tornitore a rotoli può completare l'elaborazione di una parte in un'unica operazione,ridurre la necessità di fissaggi multipli e migliorare l'efficienza complessiva del lavoro per i clienti.
Tutti i componenti della macchina sono importati da marchi stranieri famosi, come FANUC o SIMENS Control System/ Schneider Electrical Control system, Japanese Bearing, ABB Motor & transmission box/gear box, ecc.Possiamo anche configurare per richiesta speciale del cliente e le richiesteI nostri ingegneri possono progettare diverse configurazioni in base alle diverse caratteristiche dei pezzi da lavorare.
Caratteristiche principali:
1. Cornice di tornio ad alta rigidità e per lavori pesanti: è realizzata in ghisa HT300 e dispone di quattro vie di guida.
2.Screw a sfera ad alta precisione e cuscinetto NSK
3. sistema di controllo Siemens o FANUC o GSK, può essere scelto
4. con funzioni di fresatura e di tornitura, compresi i filettini a vite, la superficie conica, la superficie curva, il foraggio interno, ecc.
5Questo tornio adotta il sistema di controllo della frequenza come sistema di azionamento principale.
6Il cuscinetto anteriore del mandrino principale adotta cuscinetti a rulli cilindrici a doppia fila ad alta precisione, con un elevato grado di rigidità e precisione di rotazione e facile regolazione.
Specifica tecnica
| Parametri principali |
Unità |
CK8450 |
CA8463 |
CA8480 |
| Diametro di rotazione massimo |
mm |
500 |
630 |
800 |
| Lunghezza massima di rotazione |
mm |
2500 |
3500 |
4000 |
| Altezza centrale |
mm |
320 |
380 |
550 |
| Mass. Peso del pezzo da lavorare |
kg |
3500 |
6500 |
14000 |
| Intervallo di velocità del mandrino |
r/min |
1-112 |
1-75 |
1-31.5 |
| Numero di velocità del mandrino |
|
16 |
16 |
16 |
| Max. forza di taglio |
KN: |
40 |
60 |
70 |
| Max. coppia della piastra anteriore |
KN.m |
10 |
25 |
55 |
| La manica di coda viaggia |
mm |
150 |
200 |
300 |
| Potenza del motore principale |
kW |
15 |
22 |
37 |
| Dimensioni complessive |
mm |
5155X1368X1400 |
7100X1600X1550 |
9240x2280x1800 |
| Peso della macchina |
kg |
7500 |
14000 |
28000 |
