Questa serie di torni è utilizzata principalmente per svolgere molti tipi di lavori di tornitura, succhiare come faccia di tornitura, cilindrica, foro interno e filo metrico, filo pollici, filo modulo, filo di diametro.Girare il conico con lo scivolo superiore, ma può anche utilizzare scivolo superiore e alimentazione longitudinale combinato guidato per girare conico lungo.forte rigidità, e può utilizzare strumenti di taglio a carburo per il taglio di filo e la lavorazione di una varietà di metalli ferrosi e non ferrosi.
Il tornitore automatico CNC a rotoli pesanti ha le caratteristiche di alta precisione, alta rigidità e quattro vie di guida che è sviluppato in modo indipendente dalla nostra azienda in base alla tendenza del mercato.Utilizzati principalmente per tutti i tipi di lavorazione dei rotoli di macinazione, è anche adatto per la tornitura della superficie circolare esterna e interna, del cono, della faccia finale e del filettamento di albero, disco e altri tipi di pezzo di lavoro in produzione di massa.facile da usare, sicuro e affidabile, è ampiamente utilizzato in acciaio, industria chimica del carbone, manutenzione, automotive, petrolio, militari e altre industrie per la lavorazione meccanica.
Con le sue doppie funzioni di tornitura e macinatura, il tornitore a rotoli può completare l'elaborazione di una parte in un'unica operazione,ridurre la necessità di fissaggi multipli e migliorare l'efficienza complessiva del lavoro per i clienti.
Tutti i componenti della macchina sono importati da marchi stranieri famosi, come FANUC o SIMENS Control System/ Schneider Electrical Control system, Japanese Bearing, ABB Motor & transmission box/gear box, ecc.Possiamo anche configurare per richiesta speciale del cliente e le richiesteI nostri ingegneri possono progettare diverse configurazioni in base alle diverse caratteristiche dei pezzi da lavorare.
1) Ha funzioni di fresatura e tornitura, tra cui filo a vite, superficie conica, superficie curva, foratura interna, ecc.
2) Questo tornio adotta il sistema di controllo della frequenza come sistema di azionamento principale; azionato da un motore di controllo della frequenza, la velocità dell'albero principale realizza la regolazione della velocità senza passaggio,con una velocità di taglio inferiore o uguale a 1 kN,.

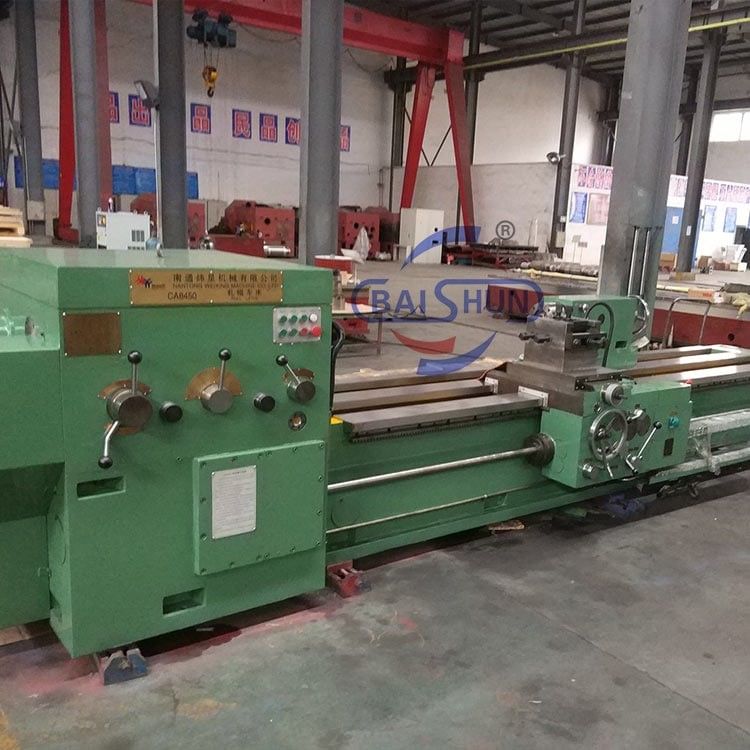

3) Questo tornio è costituito da un letto di tornio, testa selettiva, coda, adattatore della lama, sistema di controllo elettrico, sistema di lubrificazione, e così via.La testa e la coda selezionate sono installate rispettivamente sul lato sinistro e destro del letto del tornio.
4) L'albero principale può realizzare la regolazione della velocità senza gradini in un intervallo di 10 ~ 300r / min; e il cuscinetto anteriore del fusibile principale adotta cuscinetti a rulli cilindrici a doppia fila ad alta precisione,con un grado elevato di rigidità e di precisione di rotazione e di facile regolazione.
5) Alta rigidità, stabilità e mantenimento di precisione: tutte le fusioni sono realizzate in meehanite HT250 ad alta resistenza, particolarmente adatto per il taglio pesante.Tutte le casse di grandi dimensioni resistono alla prova di ricottura e all'invecchiamento da vibrazioni e lo stress interno viene eliminato, quindi la precisione complessiva è notevolmente migliorata e le parti lavorate sono trovate con elevata precisione geometrica.
Specifica tecnica
| Parametri principali |
Unità |
CK8450 |
CA8463 |
CA8480 |
| Diametro di rotazione massimo |
mm |
500 |
630 |
800 |
| Lunghezza massima di rotazione |
mm |
2500 |
3500 |
4000 |
| Altezza centrale |
mm |
320 |
380 |
550 |
| Mass. Peso del pezzo da lavorare |
kg |
3500 |
6500 |
14000 |
| Intervallo di velocità del mandrino |
r/min |
1-112 |
1-75 |
1-31.5 |
| Numero di velocità del mandrino |
|
16 |
16 |
16 |
| Max. forza di taglio |
KN: |
40 |
60 |
70 |
| Max. coppia della piastra anteriore |
KN.m |
10 |
25 |
55 |
| La manica di coda viaggia |
mm |
150 |
200 |
300 |
| Potenza del motore principale |
kW |
15 |
22 |
37 |
| Dimensioni complessive |
mm |
5155X1368X1400 |
7100X1600X1550 |
9240x2280x1800 |
| Peso della macchina |
kg |
7500 |
14000 |
28000 |
