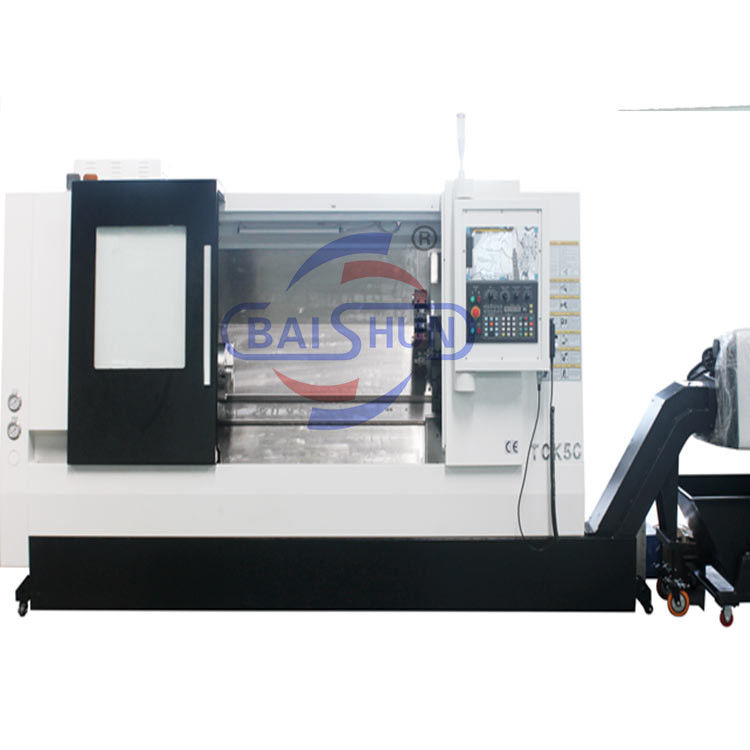

Il tornio CNC adotta un letto di struttura a scatola, ferro fuso Mihanna ad alta resistenza, struttura compatta, buona resistenza, durezza adeguata, basso coefficiente di attrito e auto lubrificazione,struttura della scatola integrata del letto di base, notevolmente migliorata, la rigidità e la stabilità dell'intera macchina utensile, e ha la funzione di assorbimento delle vibrazioni, ridurre la perdita di utensile, migliorare il pezzo di lavoro, la qualità.Con elevato rapporto prestazione-prezzo, layout compatto e ragionevole, alta velocità, alta precisione, alta rigidità e ricca configurazione, fornisce la garanzia di alta efficienza e alta affidabilità per gli utenti.
1.TCK Slant Bed CNC Lathe Machine adotta45 °L'impostazione inclinata e la struttura integrata della base del letto, che migliorano notevolmente la rigidità di piegatura e di torsione, l'alta rigidità e l'alta stabilità della macchina, una forte garanzia.
2.L'unità a fusione per l'assemblaggio del fusione, l'uso di cuscinetti a fusione NSK ad alta precisione, l'intero fusione, precisione dell'unità, buona rigidità e prestazioni ideali.Attraverso una rigorosa prova di equilibrio dinamico, il sistema a fusione ha un'alta precisione, una buona conservazione della precisione, una piccola deformazione termica, una buona stabilità termica, la velocità massima fino a2600 giri al minuto.
3.TCK Slant Bed CNC Lathe Machine configurazione torre del coltello idraulico, per fornire agli utenti parti di lavorazione convenienti, pratiche e affidabili.
4.TCK Slant Bed CNC Lathe Machine fornisce all'utente un sistema idraulico e di lubrificazione perfetto, utilizzando pompe idrauliche di alta qualità e componenti idraulici, valvole e altri,riducendo notevolmente il tasso di fallimentoIl sistema idraulico e il sistema di lubrificazione sono semplici e affidabili.
5.Il motore motore e la vite a sfera adottano l'accoppiamento elastico, la trasmissione non ha spazio libero, la precisione è elevata, ha una buona funzione di protezione della macchina utensile.
6.Questo utensile può scegliere servo motore principale
| DATI TECNICI Principali |
Unità |
TCK550 |
TCK40-750 |
TCK40-1000 |
| L'ambito del lavoro |
Diametro di rotazione massimo sul letto |
mm |
¥540 |
¥540 |
¥540 |
| Diametro di rotazione massimo sullo scivolo |
mm |
¥270 |
¥270 |
¥270 |
| Diametro massimo di lavorazione |
mm |
¥400 |
¥400 |
¥400 |
| Lunghezza massima di lavorazione |
mm |
700 |
700 |
900 |
| Fusoliera |
Velocità massima del mandrino |
r/min |
4000 |
4000 |
4000 |
| Flusso del mandrino |
mm |
0.008/300 |
0.008/300 |
0.008/300 |
| Spindle attraverso il diametro del foro |
mm |
¥65 |
¥65 |
¥65 |
| Capacità della barra |
mm |
¥48 |
¥48 |
¥48 |
| Scalatore idraulico |
centimetro |
8 |
8 |
8 |
| Potenza del motore a fusione |
kW |
7.5 |
7.5 |
7.5 |
| colpo |
Viaggio sull'asse X |
mm |
220 |
220 |
220 |
| Viaggio sull'asse Z |
mm |
750 |
750 |
1000 |
| Mangimi |
Asse X in rapido movimento |
m/min |
20 |
20 |
20 |
| Asse Z in rapido movimento |
m/min |
20 |
20 |
20 |
| Taglio di mangimi |
mm/min |
1-6000 |
1-6000 |
1-6000 |
| Stoccaggio di coda |
Strato di coda |
mm |
550/manuale |
550/manuale |
800/manuale |
| Strato della manica della coda |
mm |
120/ idraulico/ manuale |
| Guida |
Angolo di inclinazione del binario |
Deg. |
30 |
30 |
30 |
| Tipo |
|
Guida del liner |
Guida del liner |
Guida del liner |
| Precisione |
precisione di posizionamento |
mm |
0.016 |
0.016 |
0.016 |
| Ripetibilità |
mm |
0.008 |
0.008 |
0.008 |
| Altri |
Peso della macchina |
kg |
3800 |
3800 |
4200 |
| Dimensioni |
mm |
2920x1680x2070 |
2920x1680x2070 |
3200x1680x2070 |
Immagini automatiche:
Configurazione principale
Processo di assemblaggio e controllo qualità
