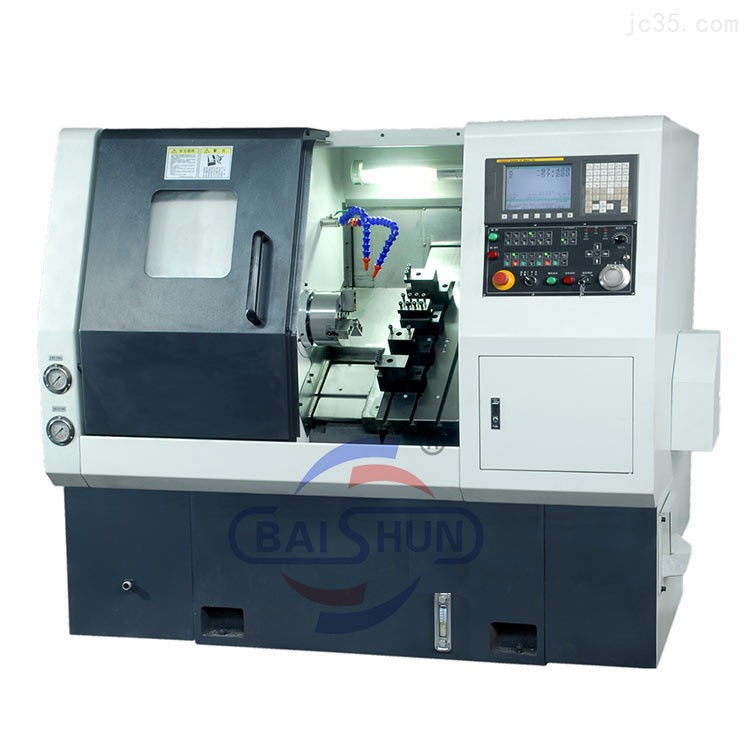

Il tornio CNC della serie TCK è un prodotto di alta qualità progettato e prodotto dalla nostra azienda per soddisfare le esigenze di sviluppo del mercato.,e superfici interne ed esterne di parti rotanti, e eseguire una lavorazione efficiente, su larga scala e ad alta precisione su parti rotanti.
Configurazione standard:
- Sistema di controllo GSK988TA;
- 3 mascelle 8' di cilindrata idraulica con stazione idraulica
-8 stazioni servo torretta;
- Senza coda idraulica;
Configurazione opzionale:
- Siemens 808D, Fanucci-TF, Syntec 22TA, Mitsubishi;
- 3 mascelle a 10 pollici;
- 12 servo-torretta di stazione;
-Fabbricazione idraulica;
- Convogliatore di chip;
- Servo-alimentatore automatico a barre e raccoglitore di parti;
| DATI TECNICI Principali |
Unità |
TCK550 |
TCK40-750 |
TCK40-1000 |
| L'ambito del lavoro |
Diametro di rotazione massimo sul letto |
mm |
¥540 |
¥540 |
¥540 |
| Diametro di rotazione massimo sullo scivolo |
mm |
¥270 |
¥270 |
¥270 |
| Diametro massimo di lavorazione |
mm |
¥400 |
¥400 |
¥400 |
| Lunghezza massima di lavorazione |
mm |
700 |
700 |
900 |
| Fusoliera |
Velocità massima del mandrino |
r/min |
4000 |
4000 |
4000 |
| Flusso del mandrino |
mm |
0.008/300 |
0.008/300 |
0.008/300 |
| Spindle attraverso il diametro del foro |
mm |
¥65 |
¥65 |
¥65 |
| Capacità della barra |
mm |
¥48 |
¥48 |
¥48 |
| Scalatore idraulico |
centimetro |
8 |
8 |
8 |
| Potenza del motore a fusione |
kW |
7.5 |
7.5 |
7.5 |
| colpo |
Viaggio sull'asse X |
mm |
220 |
220 |
220 |
| Viaggio sull'asse Z |
mm |
750 |
750 |
1000 |
| Mangimi |
Asse X in rapido movimento |
m/min |
20 |
20 |
20 |
| Asse Z in rapido movimento |
m/min |
20 |
20 |
20 |
| Taglio di mangimi |
mm/min |
1-6000 |
1-6000 |
1-6000 |
| Stoccaggio di coda |
Strato di coda |
mm |
550/manuale |
550/manuale |
800/manuale |
| Strato della manica della coda |
mm |
120/ idraulico/ manuale |
| Guida |
Angolo di inclinazione del binario |
Deg. |
30 |
30 |
30 |
| Tipo |
|
Guida del liner |
Guida del liner |
Guida del liner |
| Precisione |
precisione di posizionamento |
mm |
0.016 |
0.016 |
0.016 |
| Ripetibilità |
mm |
0.008 |
0.008 |
0.008 |
| Altri |
Peso della macchina |
kg |
3800 |
3800 |
4200 |
| Dimensioni |
mm |
2920x1680x2070 |
2920x1680x2070 |
3200x1680x2070 |
Immagini automatiche:
