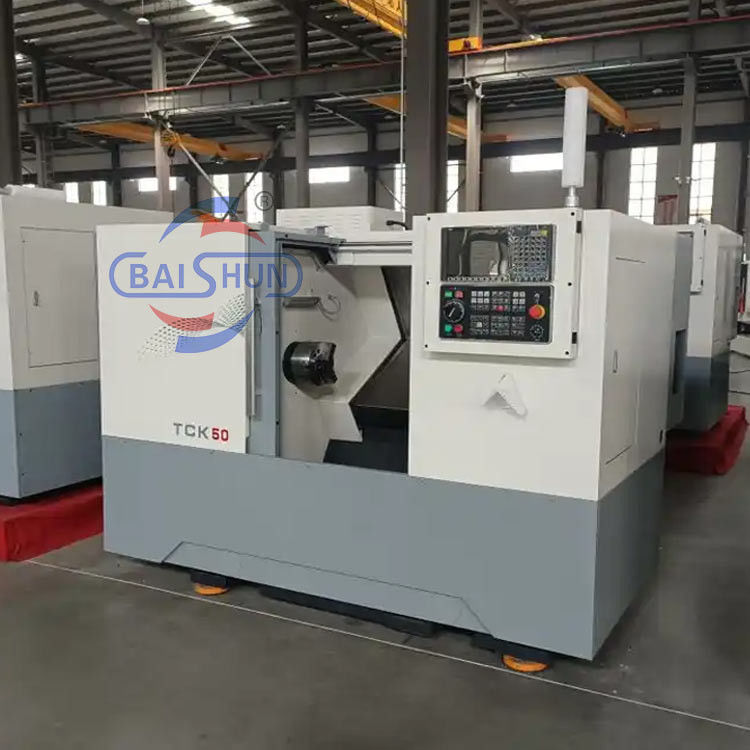

Il tornio CNC a letto inclinato è un prodotto di alta qualità che abbiamo progettato e costruito sulla base della domanda del mercato e della vasta esperienza della nostra fabbrica nella produzione di torni CNC orizzontali per molti anni.Questa macchina utensile ha un diametro massimo di φ360 mm e una lunghezza massima di 500 mm per l'elaborazioneAbbiamo aggiornato le macchine della serie TCK50 con una nuova struttura mainframe e un processo di assemblaggio affidabile.la serie TCK50 diventerà indubbiamente leader nel settoreQuesto tornio può gestire alberi, dischi, fili, archi, coni, e sia le superfici interne ed esterne di oggetti rotanti.per migliorare notevolmente la stabilità complessiva durante il taglio pesante. Di conseguenza, la precisione di lavorazione della superficie circolare esterna può raggiungere il livello IT6 a IT7.e lavorazione ad alta precisione di parti rotanti in industrie quali l'automotive, elettrico, cuscinetto e idraulico.
1. 30 gradi di inclinazione del corpo, doppio trattamento di invecchiamento dell'intera struttura del letto della macchina, elevata rigidità e precisione di stabilità.
2. Importare vite a sfera di precisione e rotaia lineare, realizzare la lavorazione a livello H.
3Unità di fusione ad alta precisione, sistema di fissaggio idraulico per garantire il funzionamento regolare del fusione ad alta velocità.
4Struttura del telaio lineare degli attrezzi da banda, buona ripetibilità, elevata efficienza complessiva.
5Lo spazio interno saposo, lunghi colpi, miglioramento della gamma
6- struttura del trasportatore di chip automatico posteriore, la trasformazione di linee di produzione automatiche multiple in linea è più ragionevole.
| DATI TECNICI Principali |
Unità |
TCK550 |
TCK40-750 |
TCK40-1000 |
| L'ambito del lavoro |
Diametro di rotazione massimo sul letto |
mm |
¥540 |
¥540 |
¥540 |
| Diametro di rotazione massimo sullo scivolo |
mm |
¥270 |
¥270 |
¥270 |
| Diametro massimo di lavorazione |
mm |
¥400 |
¥400 |
¥400 |
| Lunghezza massima di lavorazione |
mm |
700 |
700 |
900 |
| Fusoliera |
Velocità massima del mandrino |
r/min |
4000 |
4000 |
4000 |
| Flusso del mandrino |
mm |
0.008/300 |
0.008/300 |
0.008/300 |
| Spindle attraverso il diametro del foro |
mm |
¥65 |
¥65 |
¥65 |
| Capacità della barra |
mm |
¥48 |
¥48 |
¥48 |
| Scalatore idraulico |
centimetro |
8 |
8 |
8 |
| Potenza del motore a fusione |
kW |
7.5 |
7.5 |
7.5 |
| colpo |
Viaggio sull'asse X |
mm |
220 |
220 |
220 |
| Viaggio sull'asse Z |
mm |
750 |
750 |
1000 |
| Mangimi |
Asse X in rapido movimento |
m/min |
20 |
20 |
20 |
| Asse Z in rapido movimento |
m/min |
20 |
20 |
20 |
| Taglio di mangimi |
mm/min |
1-6000 |
1-6000 |
1-6000 |
| Stoccaggio di coda |
Strato di coda |
mm |
550/manuale |
550/manuale |
800/manuale |
| Strato della manica della coda |
mm |
120/ idraulico/ manuale |
| Guida |
Angolo di inclinazione del binario |
Deg. |
30 |
30 |
30 |
| Tipo |
|
Guida del liner |
Guida del liner |
Guida del liner |
| Precisione |
precisione di posizionamento |
mm |
0.016 |
0.016 |
0.016 |
| Ripetibilità |
mm |
0.008 |
0.008 |
0.008 |
| Altri |
Peso della macchina |
kg |
3800 |
3800 |
4200 |
| Dimensioni |
mm |
2920x1680x2070 |
2920x1680x2070 |
3200x1680x2070 |
Immagini automatiche:
Configurazione principale
Processo di assemblaggio e controllo qualità
