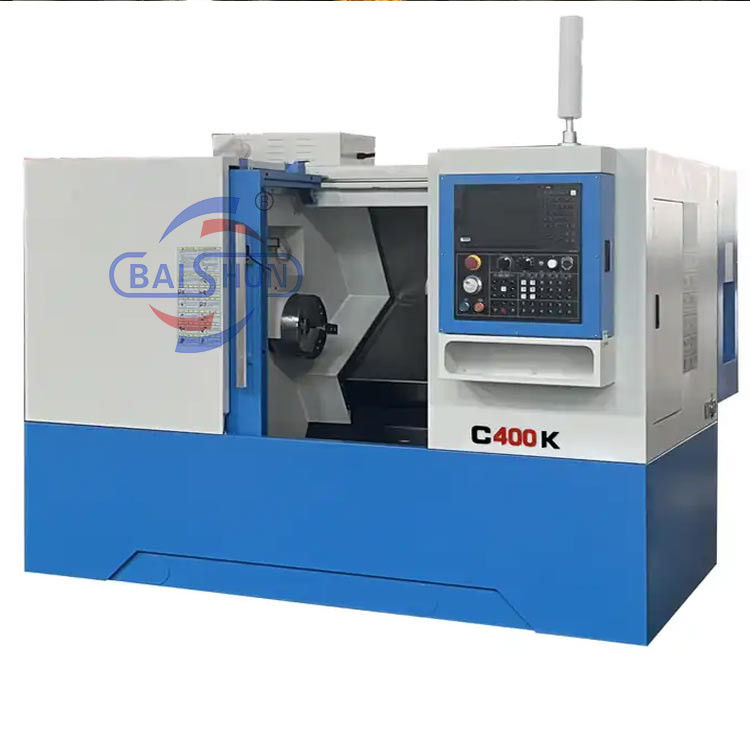

Centrale di tornitura metallica della macchina a tornio CNC a letto orizzontale inclinato
Centrale di tornitura metallica della macchina a tornio CNC a letto orizzontale inclinato
Centrale di tornitura metallica della macchina a tornio CNC a letto orizzontale inclinato
Centrale di tornitura metallica della macchina a tornio CNC a letto orizzontale inclinato
Centrale di tornitura metallica della macchina a tornio CNC a letto orizzontale inclinato

Centrale di tornitura metallica della macchina a tornio CNC a letto orizzontale inclinato

Dettagli del prodotto

Luogo di origine: Cina

Marca: BAISHUN

Certificazione: ISO

Numero di modello: TCK40

Documento: Brochure del prodotto PDF

Termini di trasporto & di pagamento

Quantità di ordine minimo: 1 set

Prezzo: negotiable

Imballaggi particolari: Confezione di custodia in legno standard di esportazione

Tempi di consegna: 30-35 giorni del lavoro

Termini di pagamento: L/C, T/T, Western Union

Capacità di alimentazione: 50 messo al mese

Ottenga il migliore prezzo

Dettagli del prodotto

Descrizione del prodotto
Evidenziare:

Macchina inclinata del tornio di CNC del letto

,

Tornio inclinato orizzontale di CNC del letto

,

Tornio inclinato di CNC del letto

Velocità massima dello spinello:
Centrale di tornitura del metallo Letto inclinato Macchina di tornitura CNC
Diametro di rotazione massimo sopra il letto:
540 mm
Mass. diametro di rotazione su scivolo:
270mm
Massimo. lunghezza di lavorazione:
700 mm
Viaggio di X:
220mm
Z viaggiare:
750mm
Industria applicabile:
Impianto di lavorazione dei metalli
Peso della macchina:
3800kg
COLORE:
personalizzato
Dimensione:
2920*1680*2070 mm
Velocità massima dello spinello:
Centrale di tornitura del metallo Letto inclinato Macchina di tornitura CNC
Diametro di rotazione massimo sopra il letto:
540 mm
Mass. diametro di rotazione su scivolo:
270mm
Massimo. lunghezza di lavorazione:
700 mm
Viaggio di X:
220mm
Z viaggiare:
750mm
Industria applicabile:
Impianto di lavorazione dei metalli
Peso della macchina:
3800kg
COLORE:
personalizzato
Dimensione:
2920*1680*2070 mm
Centrale di tornitura metallica della macchina a tornio CNC a letto orizzontale inclinato
Turret Lathe Centrale di tornitura di metallo orizzontale letto inclinato macchina a tornio CNC

Descrizione

Il tornio CNC a letto inclinato è un prodotto di alta qualità che abbiamo progettato e costruito sulla base della domanda del mercato e della vasta esperienza della nostra fabbrica nella produzione di torni CNC orizzontali per molti anni.Questa macchina utensile ha un diametro massimo di φ360 mm e una lunghezza massima di 500 mm per l'elaborazioneAbbiamo aggiornato le macchine della serie TCK50 con una nuova struttura mainframe e un processo di assemblaggio affidabile.la serie TCK50 diventerà indubbiamente leader nel settoreQuesto tornio può gestire alberi, dischi, fili, archi, coni, e sia le superfici interne ed esterne di oggetti rotanti.per migliorare notevolmente la stabilità complessiva durante il taglio pesante. Di conseguenza, la precisione di lavorazione della superficie circolare esterna può raggiungere il livello IT6 a IT7.e lavorazione ad alta precisione di parti rotanti in industrie quali l'automotive, elettrico, cuscinetto e idraulico.

La vite e il dadi vengono lavorati, macinati, assemblati e controllati in laboratorio a temperatura costante, il che può garantire la stabilità di alta precisione.L'uso del coefficiente di attrito del binario è ridotto, velocità di movimento veloce, alta precisione.

Descrizione della coda:

Il tailstock idraulico viene lavorato con regolazione manuale (o idraulica), blocco manuale (o idraulico) e pressione del pistone idraulico sul pezzo da lavoro.

Descrizione della lubrificazione della macchina utensile:

pompa di lubrificazione a spostamento positivo RBCLB-3ZK, lubrificazione automatica, principalmente sulla linea di guida del letto e sulla superficie della coda di colomba della piastra posteriore,superficie di lubrificazione della vite a sfera e della nocciolina, fornitura ininterrotta di olio.

Parametri del prodotto
DATI TECNICI Principali Unità TCK550 TCK40-750 TCK40-1000
L'ambito del lavoro Diametro di rotazione massimo sul letto mm ¥540 ¥540 ¥540
Diametro di rotazione massimo sullo scivolo mm ¥270 ¥270 ¥270
Diametro massimo di lavorazione mm ¥400 ¥400 ¥400
Lunghezza massima di lavorazione mm 700 700 900
Fusoliera Velocità massima del mandrino r/min 4000 4000 4000
Flusso del mandrino mm 0.008/300 0.008/300 0.008/300
Spindle attraverso il diametro del foro mm ¥65 ¥65 ¥65
Capacità della barra mm ¥48 ¥48 ¥48
Scalatore idraulico centimetro 8 8 8
Potenza del motore a fusione kW 7.5 7.5 7.5
colpo Viaggio sull'asse X mm 220 220 220
Viaggio sull'asse Z mm 750 750 1000
Mangimi Asse X in rapido movimento m/min 20 20 20
Asse Z in rapido movimento m/min 20 20 20
Taglio di mangimi mm/min 1-6000 1-6000 1-6000
Stoccaggio di coda Strato di coda mm 550/manuale 550/manuale 800/manuale
Strato della manica della coda mm 120/ idraulico/ manuale
Guida Angolo di inclinazione del binario Deg. 30 30 30
Tipo   Guida del liner Guida del liner Guida del liner
Precisione precisione di posizionamento mm 0.016 0.016 0.016
Ripetibilità mm 0.008 0.008 0.008
Altri Peso della macchina kg 3800 3800 4200
Dimensioni mm 2920x1680x2070 2920x1680x2070 3200x1680x2070

Immagini automatiche:
Centrale di tornitura metallica della macchina a tornio CNC a letto orizzontale inclinato 0
Centrale di tornitura metallica della macchina a tornio CNC a letto orizzontale inclinato 1
Centrale di tornitura metallica della macchina a tornio CNC a letto orizzontale inclinato 2
Centrale di tornitura metallica della macchina a tornio CNC a letto orizzontale inclinato 3


SISTEMA CNC

Centrale di tornitura metallica della macchina a tornio CNC a letto orizzontale inclinato 4

Configurazione principale

Centrale di tornitura metallica della macchina a tornio CNC a letto orizzontale inclinato 5

Processo di assemblaggio e controllo qualità

Centrale di tornitura metallica della macchina a tornio CNC a letto orizzontale inclinato 6
