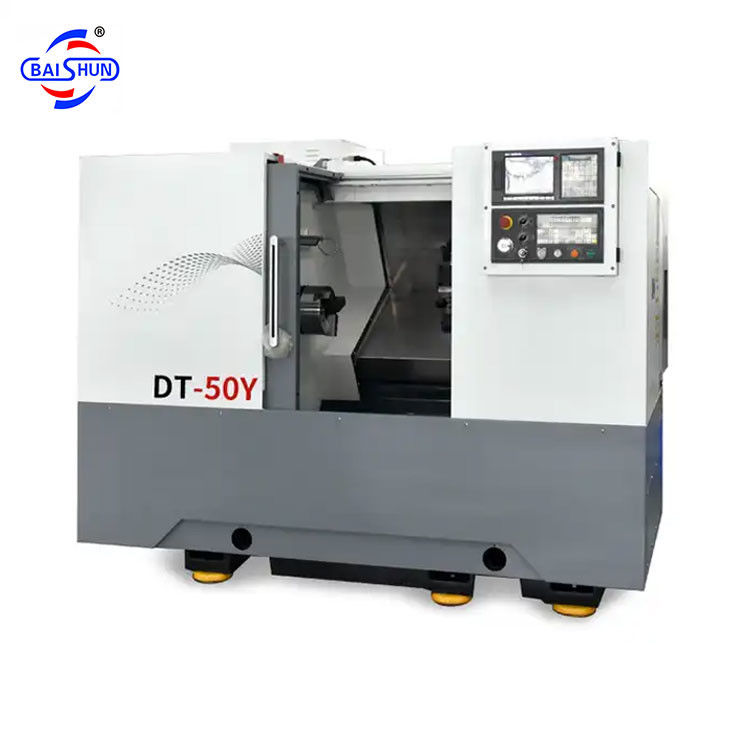

Questa macchina utensile ha un diametro massimo di φ360 mm e una lunghezza massima di 500 mm per la lavorazione.Abbiamo aggiornato le macchine della serie TCK50 con una nuova struttura mainframe e un processo di assemblaggio affidabile. Con le sue prestazioni stabili e il suo design ergonomico innovativo, la serie TCK diventerà senza dubbio un leader del settore.e sia le superfici interne che quelle esterne degli oggetti rotantiAbbiamo accuratamente abbinato la rigidità dello spinello principale, del letto e della staffa per migliorare notevolmente la stabilità generale durante il taglio pesante.la precisione di lavorazione della superficie circolare esterna può raggiungere il livello IT6 a IT7Questa versatile macchina utensile è particolarmente adatta per la lavorazione efficiente, su larga scala e ad alta precisione di parti rotanti in settori come quello automobilistico, elettrico, dei cuscinetti e idraulico.
1.1 Questa serie di macchine utensili è il principale prodotto maturo di esportazione dell'azienda, la struttura della macchina è compatta, bella e piacevole aspetto, coppia di fusione, elevata rigidità,prestazioni stabili e affidabili, con eccellente conservazione della precisione.
1.2 Utilizzando una struttura del letto inclinabile a 30° o 45°, dotata di guida lineare a rulli di Taiwan precaricata ad alta precisione, la macchina ha un'elevata precisione di posizionamento, un'eliminazione liscia dei frammenti,adatti per la lavorazione ad alta velocità e di alta precisione.
1.3 È costituito da un'unità a fusione di alta precisione e da una scatola a fusione.
Descrizione dello spinello:
Sette di cuscinetti a fusione ad alta precisione e montaggio di precisione e prova di equilibrio dinamico del fusione, per garantire un'alta precisione, basso rumore, forte rigidità.
| DATI TECNICI Principali |
Unità |
TCK550 |
TCK40-750 |
TCK40-1000 |
| L'ambito del lavoro |
Diametro di rotazione massimo sul letto |
mm |
¥540 |
¥540 |
¥540 |
| Diametro di rotazione massimo sullo scivolo |
mm |
¥270 |
¥270 |
¥270 |
| Diametro massimo di lavorazione |
mm |
¥400 |
¥400 |
¥400 |
| Lunghezza massima di lavorazione |
mm |
700 |
700 |
900 |
| Fusoliera |
Velocità massima del mandrino |
r/min |
4000 |
4000 |
4000 |
| Flusso del mandrino |
mm |
0.008/300 |
0.008/300 |
0.008/300 |
| Spindle attraverso il diametro del foro |
mm |
¥65 |
¥65 |
¥65 |
| Capacità della barra |
mm |
¥48 |
¥48 |
¥48 |
| Scalatore idraulico |
centimetro |
8 |
8 |
8 |
| Potenza del motore a fusione |
kW |
7.5 |
7.5 |
7.5 |
| colpo |
Viaggio sull'asse X |
mm |
220 |
220 |
220 |
| Viaggio sull'asse Z |
mm |
750 |
750 |
1000 |
| Mangimi |
Asse X in rapido movimento |
m/min |
20 |
20 |
20 |
| Asse Z in rapido movimento |
m/min |
20 |
20 |
20 |
| Taglio di mangimi |
mm/min |
1-6000 |
1-6000 |
1-6000 |
| Stoccaggio di coda |
Strato di coda |
mm |
550/manuale |
550/manuale |
800/manuale |
| Strato della manica della coda |
mm |
120/ idraulico/ manuale |
| Guida |
Angolo di inclinazione del binario |
Deg. |
30 |
30 |
30 |
| Tipo |
|
Guida del liner |
Guida del liner |
Guida del liner |
| Precisione |
precisione di posizionamento |
mm |
0.016 |
0.016 |
0.016 |
| Ripetibilità |
mm |
0.008 |
0.008 |
0.008 |
| Altri |
Peso della macchina |
kg |
3800 |
3800 |
4200 |
| Dimensioni |
mm |
2920x1680x2070 |
2920x1680x2070 |
3200x1680x2070 |
Immagini automatiche:
Configurazione principale
Processo di assemblaggio e controllo qualità
