Descrizione del prodotto

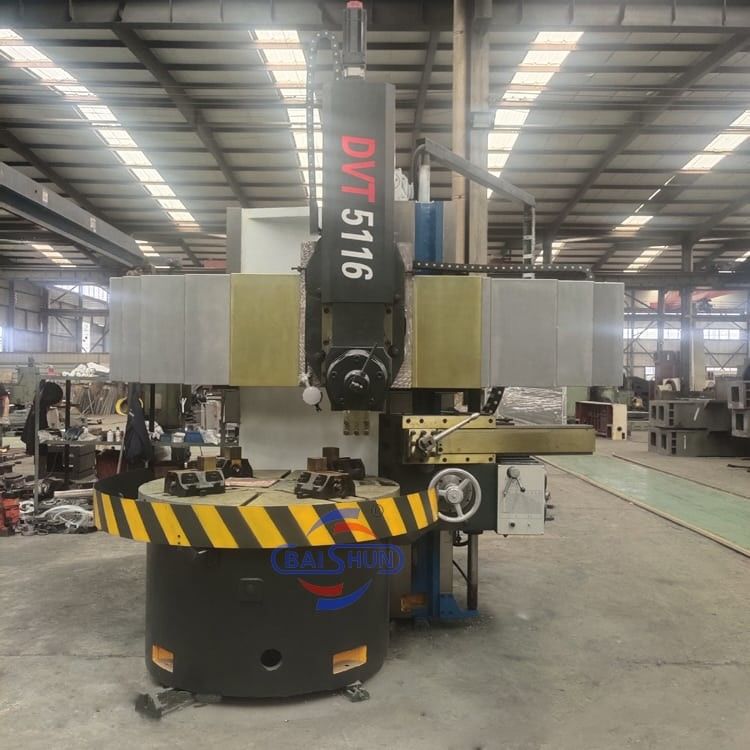

Macchine a tornitura ad alta velocità Metalli di tornitura Cnc Macchine ad alta velocità VTL Tornitura verticale
Il tornio verticale è adatto alle industrie di lavorazione meccanica, può essere utilizzato per l'interno e l'esterno del cilindro, la superficie e la faccia del cono, il taglio, il taglio, ecc.Di trasformazione grossa e fine.
Il banco di lavoro utilizza una guida idrostatica, l'albero principale adotta un cuscinetto a rulli cilindrici a doppia fila di alta precisione di tipo NN30 (D), quindi il banco di lavoro ha una grande capacità di carico, alta precisione rotativa.Macchine utensili elettriche utilizzando prodotti di marca nazionale, alta affidabilità. la macchina è realizzata con un processo epc altamente qualificato, di alta qualità, il trattamento di invecchiamento di ricottura, aspetto bello, durevole, buona piacevolezza, comodo funzionamento e manutenzione.Prestazioni ad alto costo; stazione a pulsanti appesi, armadio elettrico e letto di progettazione integrata; fascio spento, ram a forma di T spento (torretta a cinque fori); protezione del fascio chiuso,lubrificazione automatica di tutte le parti di lubrificazione. con velocità di rotazione e filatura della linea costante.
Caratteristiche chiave:
Il tavolo utilizza una guida di rotolamento a sfera di spinta ad alta precisione e una guida a scivolo con un diametro di 1,6 metri.
Il binario trasversale della colonna è realizzato in ghisa grigia ad alta resistenza e resistenza all'usura.
Le coppie di guida sia in orizzontale che in verticale sono realizzate in ghisa grigia resistente all'usura.
La superficie della guida della rotaia del ram e della testa laterale sono sottoposte a indurimento a media frequenza e a lavorazione di finitura della macinazione.
La stazione di fondo presenta un nuovo tipo di piano di cromo nero.
La testa del binario è dotata di una vite di piombo per trasmissione orizzontale e verticale.
La piastra pentagonale del pignone della torretta garantisce un'elevata resistenza e rigidità nel posizionamento dell'indice.
La lubrificazione incrociata è effettuata con olio tramite una pompa manuale.
Parametro della macchina
| Modello |
CK518 |
CK5112Q |
CK5112A |
CK5116Q |
CK5120A |
CK5126A |
| Diametro di rotazione massimo del poggio verticale dell'utensile (mm) |
800 |
1200 |
1200 |
1600 |
2000 |
2600 |
| Diametro del tavolo di lavoro (mm) |
700 |
1000 |
1000 |
1400 |
1800 |
2200 |
| Altezza massima del pezzo (mm) |
800 |
1000 |
1000 |
1200 |
1250 |
1400 |
| Peso massimo del pezzo di lavoro (kg) |
1500 |
1500 |
3200 |
3200 |
8000 |
8000 |
| Intervallo di velocità di rotazione della tavola di lavoro (rpm) |
30-260 |
20-180 |
6.3-200 |
15-160 |
3.2-100 |
2.2-70 |
| Serie di alimentazione |
Senza passo |
Senza passo |
Senza passo |
Senza passo |
Senza passo |
Senza passo |
| Intervallo di alimentazione a riposo utensile (mm/min) |
0.25-90 |
0.25-90 |
0.8-86 |
0.25-90 |
0.8-86 |
0.8-86 |
| Distanza del fascio trasversale (mm) |
500 |
1000 |
650 |
1200 |
890 |
1090 |
| Percorso orizzontale del poggio utensile (mm) |
500 |
700 |
700 |
900 |
1115 |
1400 |
| Percorso verticale del poggio utensile (mm) |
450 |
500 |
650 |
750 |
800 |
800 |
| Dimensione della sezione della barra di taglio (mm) |
30*40 |
30*40 |
30*40 |
30*40 |
30*40 |
30*40 |
| Potenza del motore principale (kw) |
11 |
15 |
22 |
15 |
30 |
30 |
Macchine a tornio verticaliCaratteristica:
Il tavolo adotta una guida di rotolamento a sfera di spinta ad alta precisione e una guida a scivolo di 1,6 metri di diametro.
Il binario trasversale della colonna adotta ferro fuso grigio ad alta resistenza e resistenza all'usura.
Le coppie immaginarie di guida in direzione orizzontale e verticale adottano ghisa grigia resistente all'usura.
Ram guida superficie della rotaia, testa laterale adottare la media frequenza di laminatura dura finitura di macinazione.
Piano di cromo nero di nuovo tipo per la bottigliatura.
La testa del binario è progettata con una vite a piombo per la trasmissione orizzontale e verticale.
Posizionamento indice della piastra del pignone della torretta pentagonale con elevata resistenza e rigidità.
La lubrificazione della croce è alimentata con olio da una pompa manuale.
