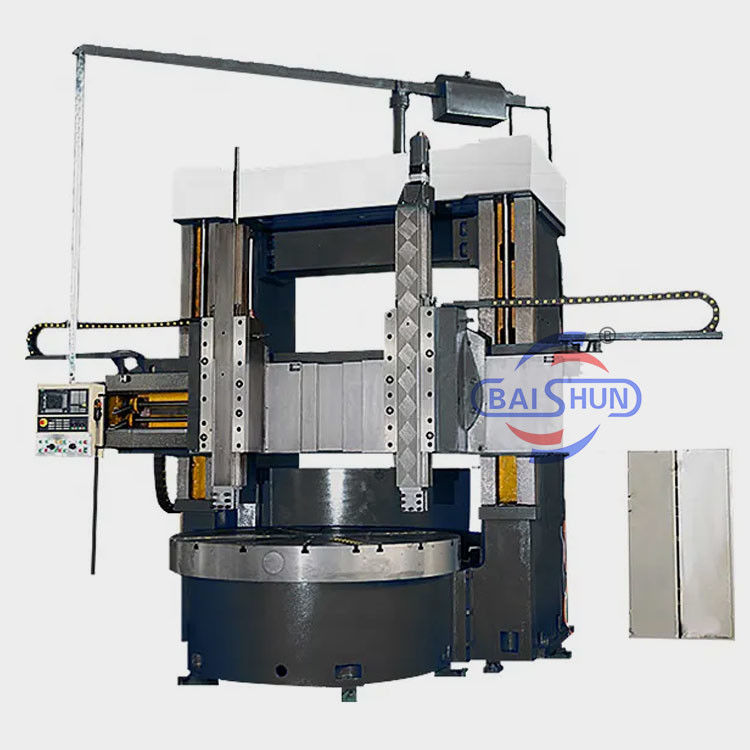

Torno a torretta verticale CNC a doppia colonna di alta qualità

Name: Torno a torretta verticale CNC a doppia colonna di alta qualità
Brand: Henan Baishun Machinery Equipment Co., Ltd.
SKU: CK5235
Price: 96,300.00 USD
Availability: InStock

Dettagli del prodotto

Luogo di origine: Henan, Cina

Marca: BAISHUN MACHINERY

Certificazione: CE，ISO

Numero di modello: CK5235

Documento: Brochure del prodotto PDF

Termini di trasporto & di pagamento

Quantità di ordine minimo: 1 set

Prezzo: negotiable

Imballaggi particolari: 1All'esterno il prodotto verrà confezionato con plastica per evitare che si bagni.2L'esterno della m

Tempi di consegna: 30-35 giorni del lavoro

Termini di pagamento: L/C, T/T, Western Union

Capacità di alimentazione: 20 insieme/insiemi per Mese

Ottenga il migliore prezzo

Dettagli del prodotto

Descrizione del prodotto

Evidenziare:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Torno verticale di alta qualità, Torno verticale a doppia colonna CNC


Lunghezza massima del pezzo (mm):	2500	Velocità massima del mandrino (rpm):	90 giri/h
Capacità di lavorazione:	Cargo medio	Scavo a fusione (mm):	105
Larghezza del letto (mm):	250 mm	Potenza del motore a fusione ((kW):	55
Numero di spine:	Gemellato	Numero di assi:	2
Viaggio (asse X):	1900 millimetri	Viaggio (asse Z):	1250 mm
Accuratezza di posizionamento (mm):	± 0.005	Ripetibilità (X/Y/Z) (mm):	±0.003
Dimensione ((LWH):	615044005330 mm	Voltaggio:	380 V
Sistema di controllo CNC:	GSK	Stazioni di postazione degli attrezzi:	4
Peso (kg):	55000	Nome del prodotto:	Macchine per tornitore verticale a doppia colonna CNC
Diametro di rotazione massimo:	3500mm	Altezza massima del pezzo di wok:	2000 mm

Lunghezza massima del pezzo (mm):	2500
Velocità massima del mandrino (rpm):	90 giri/h
Capacità di lavorazione:	Cargo medio
Scavo a fusione (mm):	105
Larghezza del letto (mm):	250 mm
Potenza del motore a fusione ((kW):	55
Numero di spine:	Gemellato
Numero di assi:	2
Viaggio (asse X):	1900 millimetri
Viaggio (asse Z):	1250 mm
Accuratezza di posizionamento (mm):	± 0.005
Ripetibilità (X/Y/Z) (mm):	±0.003
Dimensione ((LWH):	615044005330 mm
Voltaggio:	380 V
Sistema di controllo CNC:	GSK
Stazioni di postazione degli attrezzi:	4
Peso (kg):	55000
Nome del prodotto:	Macchine per tornitore verticale a doppia colonna CNC
Diametro di rotazione massimo:	3500mm
Altezza massima del pezzo di wok:	2000 mm

Torno a torretta verticale CNC a doppia colonna di alta qualità

Torno a torretta verticale CNC a doppia colonna di alta qualità

Il tornio verticale a doppia colonna è un equipaggiamento all'avanguardia che combina componenti meccanici, elettrici e idraulici.Incorpora principi di progettazione e tecniche di fabbricazione moderni, sfruttando l'ottimizzazione CAD e componenti all'avanguardia provenienti da fonti nazionali e internazionali.elevata rigidità statica e dinamica, capacità di lavorazione precise, capacità di carico elevato, efficienza, durata e funzionamento affidabile.

La macchina è costituita da vari componenti, tra cui la base del tavolo da lavoro, il tavolo da lavoro, la scatola di trasmissione principale, il telaio del portiere, la trave, il poggio degli utensili, la scatola di alimentazione, il sistema elettrico, la stazione di funzionamento,sistema idraulico, e dispositivi di protezione.

Cornice di grattacielo

La struttura è composta da colonne verticali a sinistra e a destra e da una trave di collegamento.azionato da un motore a corrente alternata biassialeAttraverso la coppia di ingranaggi, il verme e la coppia di ingranaggi e le doppie viti di guida fanno la trave per fare il movimento di sollevamento lungo il binario di guida della colonna sinistra e destra.

Fascio

La trave adotta la colata in ferro di alta resistenza e bassa sollecitazione con rigidità e resistenza sufficienti, in modo da garantire la precisione della macchina per avere una ritentività e stabilità a lungo termine.Il raggio è davanti alla colonna verticaleIl dispositivo è dotato di un sistema di frenatura per il movimento verticale lungo la guida verticale della colonna. sul retro della trave, ci sono 4 punti di fissaggio idraulici. su entrambi i lati della trave, ci sono scatole di alimentazione per il riposo degli utensili.

Parametro della macchina

Specificità	Unità	CK5225	CK5231	CK5240Q	CK5240
Diametro di rotazione massimo	mm	2500	3150	4000	4000
Altezza massima del pezzo di lavoro	mm	1600/2000/2500	1600/2000/2500	1600/2000/2500	1600/2000/2500
Peso massimo del pezzo di lavoro	T	10/20	10/20	10/20	32
Diametro del tavolo da lavoro	mm	2250	2830	2830/3150	3200/3600
Intervallo di velocità del tavolo	r/min	2-63	2-63	2-63	2-63
Passi		16	16	16	16
Torsione massima del tavolo di lavoro	KN.m	63	63	63	100
Traverso rapido della testa della rotaia	mm/min	4000	4000	4000	4000
Percorso verticale della testa di rotaia destra	- Non lo so.	35	35	35	40
Percorso verticale della testa di rotaia sinistra	kn	30	30	30	30
Forza di taglio della testa destra della rotaia	mm/min	1-50	1-50	1-50	1-50
Forza di taglio della testa destra della rotaia	mm/min	0.1-1000	0.1-1000	0.1-1000	0.1-1000
Viaggio del braccio	mm	1000	1000	1000	1250
Sezione del braccio	mm	255×200	255×200	255×200	240×240
Giratore della testa di rotaia sinistra e destra	°	± 30°	± 30°	± 30°	± 30°
Sezione dello strumento	mm	40×50	40×50	40×50	50×50
Potenza del motore principale	Kw	55	55	55	75
Dimensioni complessive	cm	569×470×480/520	605×440×493/533	690×510×480/520	690×510×480/520

Foto del prodotto
