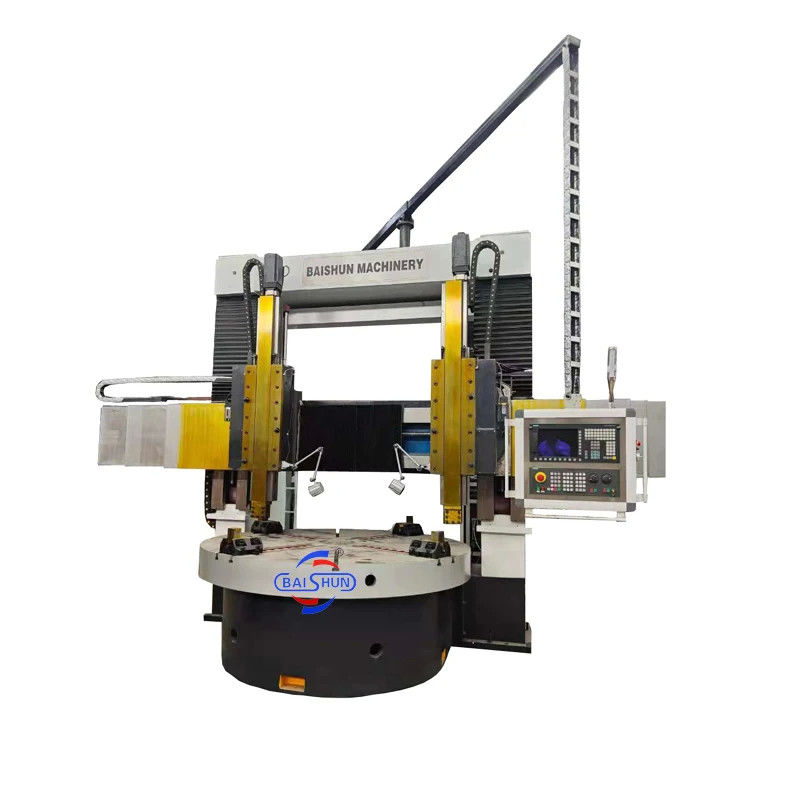

La macchina di tornitura verticale a doppia colonna CK5235

Name: La macchina di tornitura verticale a doppia colonna CK5235
Brand: Henan Baishun Machinery Equipment Co., Ltd.
SKU: CK5235
Availability: InStock

Dettagli del prodotto

Luogo di origine: Henan, Cina

Marca: BAISHUN MACHINERY, BAISHUN MACHINERY

Certificazione: CE/ISO9001

Numero di modello: CK5235

Documento: Brochure del prodotto PDF

Termini di trasporto & di pagamento

Prezzo: $76,000.00/sets 1-4 sets

Imballaggi particolari: 1All'esterno il prodotto verrà confezionato con plastica per evitare che si bagni.
2L'esterno de

Capacità di alimentazione: 20 insieme/insiemi per Mese

Ottenga il migliore prezzo

Dettagli del prodotto

Descrizione del prodotto

Evidenziare:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Macchine a tornio verticali a doppia colonna, Macchine per tornitore verticale universale CNC


Lunghezza massima del pezzo (mm):	3500	Velocità massima del mandrino (rpm):	50 giri/h
Capacità di lavorazione:	Cargo medio	Scavo a fusione (mm):	130
Larghezza del letto (mm):	250 mm	Potenza del motore a fusione ((kW):	30
Numero di spine:	Gemellato	Max. Lunghezza girata (mm):	3500
Numero di assi:	2	Viaggio (asse X):	750 millimetri
Viaggio (asse Z):	1800 millimetri	Accuratezza di posizionamento (mm):	± 0.005
Ripetibilità (X/Y/Z) (mm):	± 0.005	Dimensione ((LWH):	395063004350 mm
Voltaggio:	380 V	Sistema di controllo CNC:	GSK, SIEMENS, FANUC
Marca di Toolpost:	HONGDA	Stazioni di postazione degli attrezzi:	4
Peso (kg):	35000	Nome del prodotto:	Torno verticale CNC universale
Peso massimo del pezzo da lavorare::	8000 kg

Lunghezza massima del pezzo (mm):	3500
Velocità massima del mandrino (rpm):	50 giri/h
Capacità di lavorazione:	Cargo medio
Scavo a fusione (mm):	130
Larghezza del letto (mm):	250 mm
Potenza del motore a fusione ((kW):	30
Numero di spine:	Gemellato
Max. Lunghezza girata (mm):	3500
Numero di assi:	2
Viaggio (asse X):	750 millimetri
Viaggio (asse Z):	1800 millimetri
Accuratezza di posizionamento (mm):	± 0.005
Ripetibilità (X/Y/Z) (mm):	± 0.005
Dimensione ((LWH):	395063004350 mm
Voltaggio:	380 V
Sistema di controllo CNC:	GSK, SIEMENS, FANUC
Marca di Toolpost:	HONGDA
Stazioni di postazione degli attrezzi:	4
Peso (kg):	35000
Nome del prodotto:	Torno verticale CNC universale
Peso massimo del pezzo da lavorare::	8000 kg

La macchina di tornitura verticale a doppia colonna CK5235

La macchina di tornitura verticale a doppia colonna CK5235

Il tornio verticale a doppia colonna è un'attrezzatura avanzata con l'integrazione meccanica-elettrica-idraulica, che assorbe la nuova filosofia di progettazione e tecnologia di produzione.Adotta il modo di progettazione di ottimizzazione CAD, equipaggia componenti funzionali avanzati in patria e all'estero.lunghezza di vitaLe principali specifiche tecniche di ciascuna parte della macchina sono conformi alle norme nazionali pertinenti.

La macchina dispone di una base di tavolo da lavoro, un tavolo da lavoro, una scatola di trasmissione principale, un telaio di portiere, una trave, un appoggiamento per utensili, una scatola di alimentazione, un sistema elettrico, una stazione di funzionamento, un sistema idraulico, un dispositivo di protezione e così via.

Cornice di cornice:

Il quadro del portiere è costituito da colonne verticali sinistra e destra e da una trave di collegamento.La sezione superiore del portiere dispone di scatole di sollevamento sinistra e destra azionate da motori a corrente alternata biassialiQueste scatole, insieme a coppie di ingranaggi, coppie di ingranaggi a vermi e doppie viti a piombo, consentono il movimento verticale della trave lungo i binari di guida delle colonne verticali.

Fascio:

La trave è realizzata in ferro fuso ad alta resistenza e a basso stress per garantire rigidità, resistenza e stabilità a lungo termine ottimali per una lavorazione precisa.il fascio si muove verticalmente lungo il binario guidaLa parte posteriore della trave è dotata di quattro punti di fissaggio idraulici, mentre i lati dispongono di scatole di alimentazione per il poggio degli utensili.

Parametro della macchina

Specificità	Unità	CK5225	CK5231	CK5240Q	CK5240
Diametro di rotazione massimo	mm	2500	3150	4000	4000
Altezza massima del pezzo di lavoro	mm	1600/2000/2500	1600/2000/2500	1600/2000/2500	1600/2000/2500
Peso massimo del pezzo di lavoro	T	10/20	10/20	10/20	32
Diametro del tavolo da lavoro	mm	2250	2830	2830/3150	3200/3600
Intervallo di velocità del tavolo	r/min	2-63	2-63	2-63	2-63
Passi		16	16	16	16
Torsione massima del tavolo di lavoro	KN.m	63	63	63	100
Traverso rapido della testa della rotaia	mm/min	4000	4000	4000	4000
Percorso verticale della testa di rotaia destra	- Non lo so.	35	35	35	40
Percorso verticale della testa di rotaia sinistra	kn	30	30	30	30
Forza di taglio della testa destra della rotaia	mm/min	1-50	1-50	1-50	1-50
Forza di taglio della testa destra della rotaia	mm/min	0.1-1000	0.1-1000	0.1-1000	0.1-1000
Viaggio del braccio	mm	1000	1000	1000	1250
Sezione del braccio	mm	255×200	255×200	255×200	240×240
Giratore della testa di rotaia sinistra e destra	°	± 30°	± 30°	± 30°	± 30°
Sezione dello strumento	mm	40×50	40×50	40×50	50×50
Potenza del motore principale	Kw	55	55	55	75
Dimensioni complessive	cm	569×470×480/520	605×440×493/533	690×510×480/520	690×510×480/520
