Visualizzazione del prodotto:

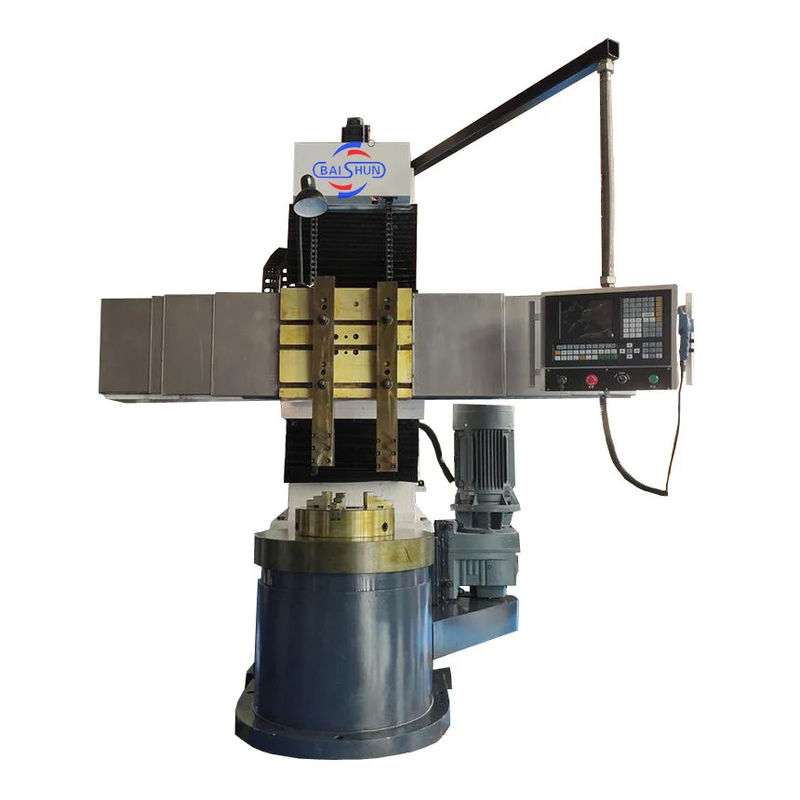

Il tornio CNC verticale, noto anche come centro di tornitura verticale, è una potente macchina utilizzata nella lavorazione dei metalli per girare e tagliare in modo preciso ed efficiente componenti metallici.Con spindle verticale che regge e ruota il pezzo, ha guadagnato popolarità in varie industrie manifatturiere. Esce nella produzione di componenti grandi e pesanti come ingranaggi, turbine e parti aerospaziali,specialmente quelli con un elevato rapporto di aspetto.
Inoltre, il tornio verticale CNC è dotato di funzionalità di automazione avanzate, che consentono un intervento umano minimo.compresa la svoltaOffrendo versatilità, alta precisione e automazione, il tornio verticale CNC è diventato uno strumento indispensabile nei moderni processi di produzione.
1.La struttura complessiva
La base della macchina utensile è costituita da ferro fuso HT250, con l'utilizzo di sabbia di resina, fonduta dopo il fuoco dello stufato,trasformazione grezza dopo trattamento di invecchiamento (invecchiamento artificiale e invecchiamento per vibrazione). qualità di colata e affidabile senza crepe, pori, restringimento e tessuto della bocca bianca, colata da fuoco stufato,trattamento di invecchiamento con un'organizzazione stabile per garantire l'uso della macchina durante la stabilità del certificato di qualità del prodotto per fornire un rapporto di analisi della composizione chimica del ferro fuso, trattamento termico Rapporto e curva temporale della temperatura del trattamento termico.
2- L'unità principale.
Motore principale a trasmissione principale, attraverso la scatola di marcia 16 velocità per la conversione della velocità.Gli ingranaggi nella scatola sono spenti e macinati per garantire la precisione e l'efficienza della trasmissione e ridurre il rumore e ridurre le vibrazioni.
3- Un banco di lavoro.
La tavola è costituita da un tavolo, da una base, da componenti di mandrino e da un meccanismo di trasmissione, da un tavolo e da una base per la lavorazione complessiva della colata.La superficie guida del tavolo è intarsiata con una piastra guida in lega di alluminio e un olio a pressione viene iniettato tra i binari guida per formare un binario a pressione dinamicoQuindi il tavolo ha una capacità di carico, una rotazione di alta precisione.
4- Freghi.
La trave si muove su e giù sulla colonna e consiste in un meccanismo di alimentazione a coltello, un meccanismo di fissaggio della trave e un dispositivo idraulico.Installare un set di pompa di olio lubrificante automatico sul fascio, in funzione della necessità di lubrificare la superficie del binario.
5.Framma verticale del coltello
asse Z, asse Z dal servomotore, attraverso il riduttore planetario per aumentare la coppia,con il pulsante di frizione elettromagnetica due assi di controllo e bloccati l'uno con l'altro per ottenere una varietà di elaborazione complessa.
6Sistema idraulico
Il sistema idraulico comprende: il sistema di pressione dinamica a tavolo, il sistema di trasmissione dell'azionamento principale, il sistema idraulico di fissaggio della trave, il sistema idraulico di bilanciamento del telaio verticale del coltello.Il sistema idraulico è essenziale., lubrificazione della macchina, stabilità del binario a pressione dinamica, per garantire la stabilità del sistema idraulico e l'intercambiabilità.
- Sì.
Parametro della macchina
| Modello |
CK518 |
CK5112Q |
CK5112A |
CK5116Q |
CK5120A |
CK5126A |
| Diametro di rotazione massimo del poggio verticale dell'utensile (mm) |
800 |
1200 |
1200 |
1600 |
2000 |
2600 |
| Diametro del tavolo di lavoro (mm) |
700 |
1000 |
1000 |
1400 |
1800 |
2200 |
| Altezza massima del pezzo (mm) |
800 |
1000 |
1000 |
1200 |
1250 |
1400 |
| Peso massimo del pezzo di lavoro (kg) |
1500 |
1500 |
3200 |
3200 |
8000 |
8000 |
| Intervallo di velocità di rotazione della tavola di lavoro (rpm) |
30-260 |
20-180 |
6.3-200 |
15-160 |
3.2-100 |
2.2-70 |
| Serie di alimentazione |
Senza passo |
Senza passo |
Senza passo |
Senza passo |
Senza passo |
Senza passo |
| Intervallo di alimentazione a riposo utensile (mm/min) |
0.25-90 |
0.25-90 |
0.8-86 |
0.25-90 |
0.8-86 |
0.8-86 |
| Distanza del fascio trasversale (mm) |
500 |
1000 |
650 |
1200 |
890 |
1090 |
| Percorso orizzontale del poggio utensile (mm) |
500 |
700 |
700 |
900 |
1115 |
1400 |
| Percorso verticale del poggio utensile (mm) |
450 |
500 |
650 |
750 |
800 |
800 |
| Dimensione della sezione della barra di taglio (mm) |
30*40 |
30*40 |
30*40 |
30*40 |
30*40 |
30*40 |
| Potenza del motore principale (kw) |
11 |
15 |
22 |
15 |
30 |
30 |
